Stoktan Teslim

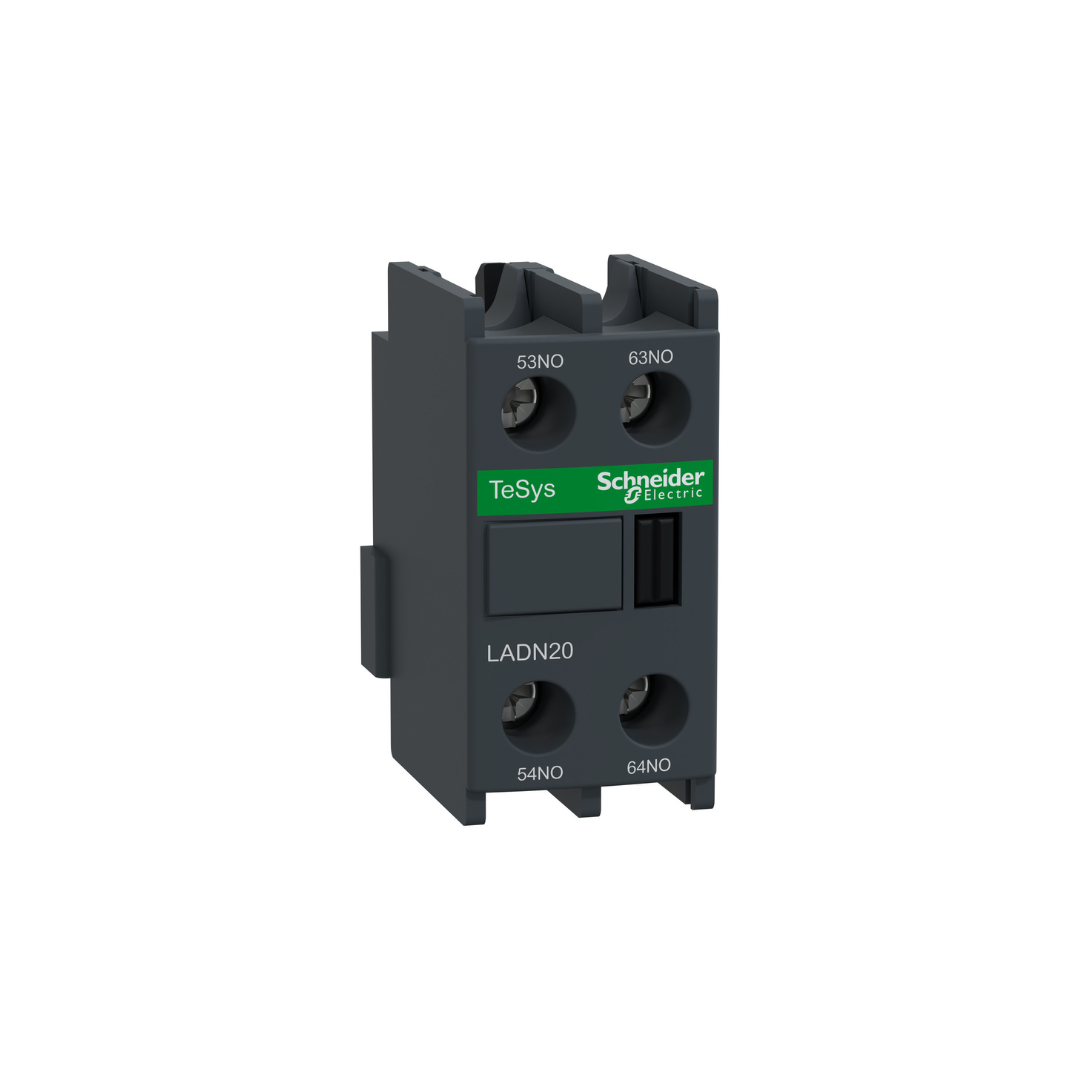

TeSys D – yardımcı kontak bloğu – 2 NA – vida kelepçesi terminalleri
€ 6,77 + KDV
LADN20
- Tüm makinelerin yeni modern görünümü ve hissi
- Electro evsel ve HVAC uygulamalarının gereksinimlerini karşılamak üzere tasarlanmıştır
- Çok standartlı vidalarla kurulumu ve çalıştırması daha kolay
- IEC60335-1 uyumluluğu, geliştirilmiş yangın direnci ve toz geçirmez yardımcılar ile
- Teknik belgeler için dijital müşteri deneyimi
Diğer şalt pano malzemelerinden kontaktör tiplerini görmek isterseniz buraya tıklayabilirsiniz.
Mas Otomasyon hakkında daha fazla bilgi almak için buraya tıklayabilirsiniz.
30 adet stokta
| Ana | |
| Seri | TeSys TeSys Deca |
| Ürün Adı | TeSys Deca |
| Ürün Ya da Bileşen Tipi | Yardımcı kontak bloğu |
| Ürün Grubu | LADN |
| seri uyumluluğu | TeSys D CAD TeSys D LC1D TeSys F LC1F TeSys F CR1F TeSys Deca CAD TeSys Deca LC1D |
| Montaj Konumu | Ön |
| kutup kontak düzenleme | 2 NA |
| Contacts operation | Anlık |
| [Ue] nominal çalışma voltajı | 690 V AC 25…400 Hz |
| [Ie] nominal çalışma akımı | 6 A at 120 V AC-15 1,04 A at 690 V AC-15 0,55 A at 125 V DC-13 0,1 A at 600 V DC-13 |
| [Ui] nominal yalıtım voltajı | 690 V ‘e uygunIEC 60947-5-1 600 V ‘e uygunUL 600 V ‘e uygunCSA |
| [Ith] klasik açık hava termik akımı | 10 A (at 60 °C) |
| standartlar | EN/IEC 60947-5-1 GB/T 14048,5 EN 50012 UL 60947-5-1 CSA C22.2 No 60947-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ |
| Ürün Sertifikaları | CB Şeması UL CSA CCC EAC UKCA |
| Tamamlayıcı | |
| Irms nominal kapama kapasitesi | 140 A AC conforming to IEC 60947-5-1 250 A DC conforming to IEC 60947-5-1 |
| izin verilebilir kısa süreli akım | 100 A 60 °C 1 sn 120 A 60 °C 500 ms 140 A 60 °C 100 ms |
| koruma tipi | GG sigorta 10 A |
| Mekanik dayanıklılık | 30 Mcycles |
| minimum anahtarlama akımı | 5 mA |
| minimum anahtarlama gerilimi | 17 V |
| çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması 1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması |
| yalıtım direnci | > 10 MOhm |
| bağlantılar – terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²sert kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²sert kablo uçsuz |
| sıkma torku | 1,7 N.m – tornavidayla düz Ø 6 mm 1,7 N.m – tornavidayla Philips No 2 1,7 N.m – tornavidayla pozidriv No 2 |
| Yükseklik | 48 mm |
| genişlik | 26 mm |
| Derinlik | 42 mm |
| renk | Koyu gri |
| Ortam | |
| çevresel özellik | Normal ortam |
| IP koruma derecesi | IP20 conforming to IEC 60529 |
| koruyucu bakım | TH ‘e uygunIEC 60068 |
| Depolama Ortam Koşulları | -60…80 °C |
| Nominal Çalışma Ortam Sıcaklığı | -5…60 °C |
| çalışma yüksekliği | 3000 m |
| Paketleme üniteleri | |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 5,000 cm |
| Package 1 Width | 2,800 cm |
| Package 1 Length | 4,300 cm |
| Paket ağırlığı (Lbs) | 34,000 g |
Tanım
TeSys D anlık yardımcı kontak blok, LC1D, LC1F kontaktörler ve CAD kontrol röleleri içindir 10A/690V AC’ye kadar derecelendirilmiş 2NO kontak, vidalı kelepçe terminalleri ile bağlantı sağlar Klipsli ön montaj, yüksek güvenilirlik ve dayanıklılık sağlar Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC), Green Premium uyumlu (RoHS/REACh).
