| seri | PowerLogic |

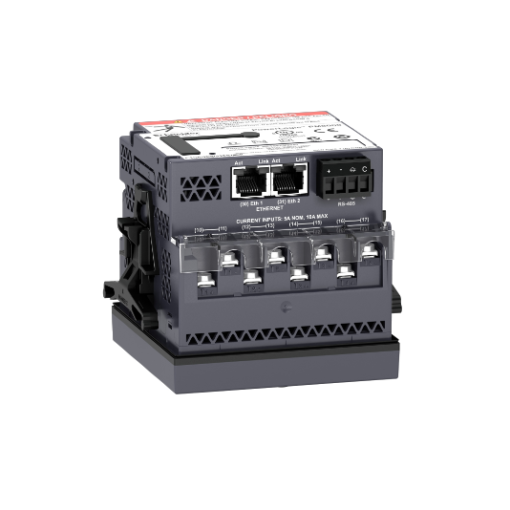

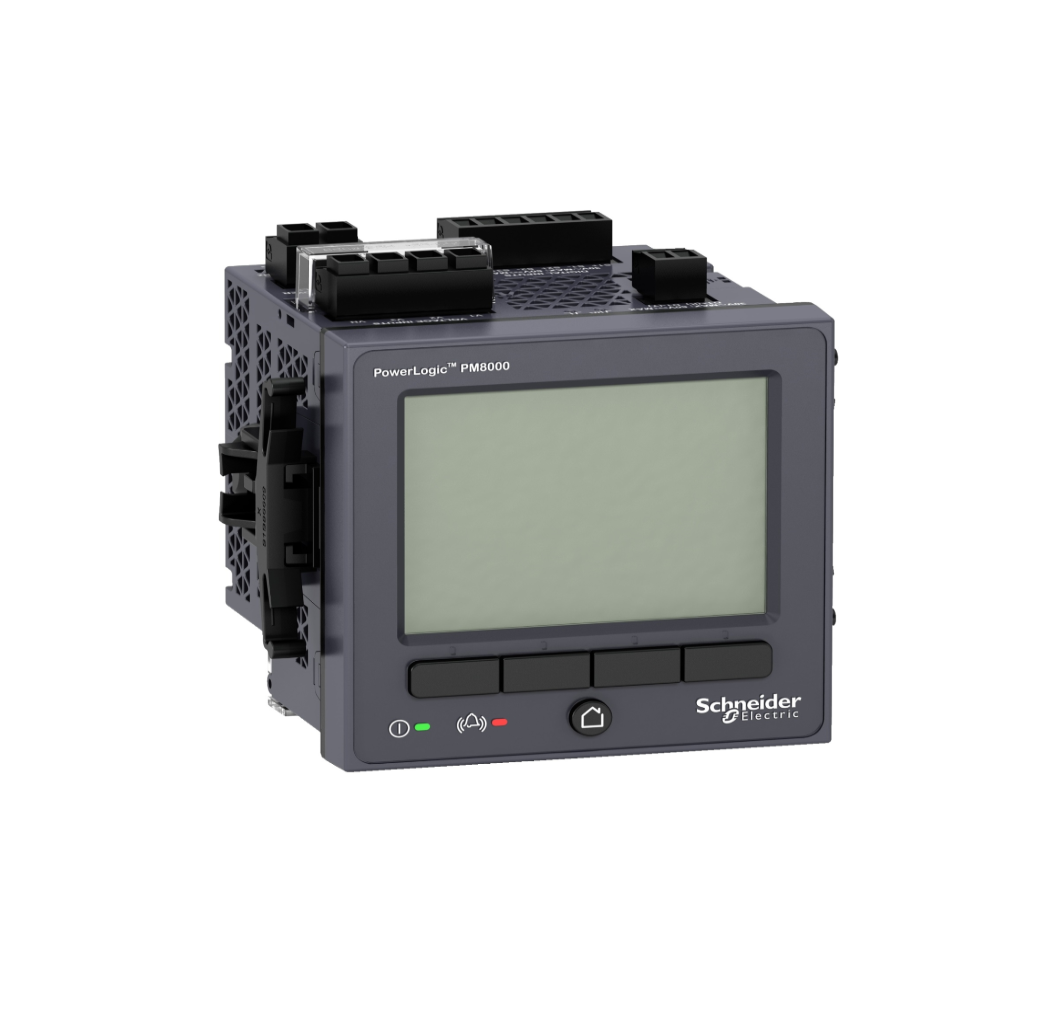

| ürün adı | PowerLogic PM8000 |
| Ürün grubu | PM8240 |
| Ürün ya da bileşen tipi | Güç ölçer |
| güç kalitesi analizi | ‘E uygunEN 50160: 2010 şikayet raporu ‘e uygunIEEE 519: 2014 şikayet raporu ‘e uygunIEC 61000-4-30: S sınıfı güç kalitesi ölçümü 63. harmoniğe kadar harmonik bozulma dalga biçimi yakalama gerilim düşüşü ve artışı tespit etme programlanabilirlik (mantıksal ve matematiksel fonksiyonlar) ‘e uygunIEC 62586 güç kalitesi izleme |
| cihaz uygulaması | Güç izleme WAGES ölçümü |
| ölçümün tipi | Akım Gerilim Frekans Aktif ve reaktif güç toplam Görünen güç toplam Güç faktörü toplam Aktif ve reaktif güç faz başına, rms Görünen güç faz başına, rms Güç faktörü faz başına, rms |
| supply voltage | 90…415 V AC 45…65 Hz +/- 10 % 110…415 V DC +/- 10 % |
| Şebeke frekansı | 50 Hz 60 Hz |
| Nominal akım (Ir) | 1 A 5 A 10 A |
| Kutup tanımı | 3P + N 3P 1P + N |
| VA cinsinden güç tüketimi | 18 VA -de 415 V AC |
| ekran tipi | Renkli TFT LCD |
| ekran çözünürlüğü | 320 x 240 pixels QVGA |
| örnekleme hızı | Döngü başına 256 örnek |
| ölçüm akımı | 50…10000 mA |
| analog giriş tipi | Gerilim (empedans 5 MOhm) akım (empedans 0,3 mOhm) |
| ölçüm gerilimi | 57…400 V AC 42…69 Hz faz ve nötr arasında 100…690 V AC 42…69 Hz fazlar arasında |
| frekans ölçüm aralığı | 42…69 Hz |
| girişlerin sayısı | 3 dijital 30 V AC 3 dijital 60 V DC |
| ölçüm doğruluğu | Akım +/- %0,1 Gerilim +/- %0,1 Aktif enerji +/- %0,2 |
| doğruluk sınıfı | Sınıf 0,2S aktif enerji ‘e uygunIEC 62053-22 Sınıf 0.2 aktif enerji ‘e uygunANSI C12.20 Sınıf 0.2 etkin güç ‘e uygunIEC 61557-12 Sınıf 0.5S reaktif enerji ‘e uygunIEC 62053-24 Sınıf 0.5 güç faktörü ‘e uygunIEC 61557-12 Sınıf 0.2 gerilim ‘e uygunIEC 61557-12 Sınıf 0.2 akım ‘e uygunIEC 61557-12 |
| çıkışların sayısı | 1 darbe |
| görüntülenen bilgiler | Gerilim Akım Frekans Güç Enerji tüketimi Harmonik bozulma |
| haberleşme port protokolü | Modbus RTU -de 115 kbaud – 2 telli ION -de 115 kbaud – 2 telli DNP3 IEC 61850 Modbus TCP/IP Ethernet Modbus TCP/IP Zincir Bağlantı -de 10, 100 Mbit/sn RSTP 801.1d 2004 |
| haberleşme port desteği | Ethernet Vidalı terminal bloğu: RS485 |
| haberleşme ağ tipi | IPv6 (internet protokolü) |
| veri kaydı | Anlık değerlerin minimumu/maksimumu Dalga biçimi günlükleri Olay kayıtları dizisi Saat damgası Alarm kayıtları Trend oluşturma/tahmin oluşturma Yükselme ve alçalma kayıtları Harmonik kayıtları GPS senkronizasyon Veri kayıtları Olay kayıtları |
| bellek kapasitesi | 512 MB |
| web hizmetleri | Özelleştirilebilir ana sayfa FTP ile dosya yükleme/indirme File upload/download via SFTP Web sunucusu E-posta ile alarm bildirimi Viewing of captured waveform (FTP) Viewing of captured waveform (web) HTTPS server |
| haberleşme hizmeti | SMTP e-posta bildirimi RSTP desteği NTP süre senkronizasyonu DHCP PTP time synchronization |
| Cybersecurity | Enable/disable communication ports Password protection Syslog protocol support Robust security logs Port hardening |
| Safety Construction | III400…690 V conforming to IEC 61010-1:ed. 3 III400…690 V conforming to EN 61010-1:ed. 3 III347…600 V conforming to UL 61010-1:ed. 3 III347…600 V conforming to CSA C22.2 No 61010-1:ed. 3 |
| Standartlar | IEC 61557-12 IEC 62052-11 IEC 62053-24 IEC 62053-22 IEEE 1588 IEC 62586-2 IEC 61326-1 |
| ürün sertifikaları | CE CULus N998 |
