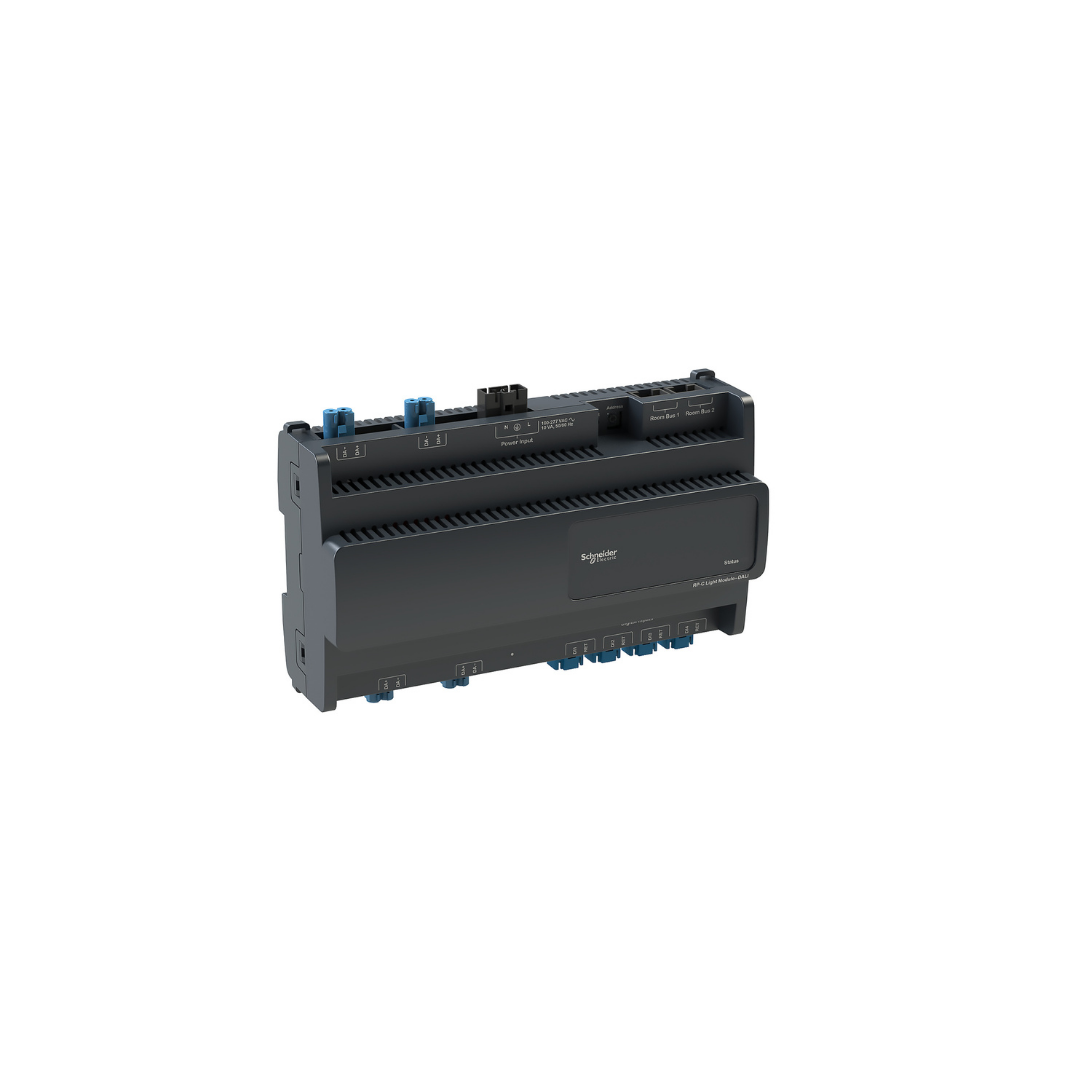

SXWREDALI110001 Aydınlatma genişletme modülü, SpaceLogic RP Genişletme Modülleri, DALI
SXWREDALI110001
- DALI aydınlatma kontrolü için I/O genişletme modülü
- Geliştirilmiş birlikte çalışabilirlik için DALI-2 uyumlu
- Aydınlatma anahtarlarının ve pencere kontaklarının bağlantısı için dört SELV dijital girişi
- DALI cihazlarının grup ve bireysel adreslenmesi
Diğer DDC otomasyon ekipmanlarından spaceLogic oda kontrolörleri ürünlerini görüntülemek için buraya tıklayabilirsiniz.
Mas Otomasyon hakkında daha fazla bilgi almak için buraya tıklayabilirsiniz.
1 adet stokta
| Ana | |
| seri | EcoStruxure Building Operation |
| ürün adı | SmartX Oda Amacı Denetleyicisi |
| Ürün grubu | RP-C-EXT-DALI-1 |
| ürün markası | Schneider Electric |
| Ürün ya da bileşen tipi | Bara uzatma modülü |
| [Us] nominal besleme gerilimi | 100…277 V AC |
| Dijital giriş sayısı | 4, dry contact |
| Dijital çıkış sayısı | 4 lamp |
| Dijital çıkış gerilimi | 100…277 V AC için güç besleme çıkışı |
| Dijital çıkış akımı | 64 mA için lamp (DA+, DA-) |
| Tamamlayıcı | |
| besleme gerilimi limitleri | 90…304 V |
| Şebeke frekansı | 50 Hz 60 Hz |
| VA cinsinden güç tüketimi | 10 VA |
| güç besleme giriş akımı | 2,2 mA -de 5 V |
| giriş tipi | Dijital |
| seri uyumluluğu | EcoStruxure Building Operation yazılım |
| Maksimum gecikme ilk yukarı | 250 mA -de DA+, DA- |
| işlemci adı | ARM Cortex-M4 |
| bellek açıklaması | Flash 1024 kB Dahili RAM 320 kB |
| yedeklenen veri | 16 MB flash bellek |
| kullanılabilir işlev | Işık kontrolü DALI otobüs terminali |
| kontrol tipi | ADDRESS, aralik: 0…9ile rotary |
| haberleşme port protokolü | Ethernet Modbus TCP/IP Zincir Bağlantı RS485 |
| port Ethernet | 10/100BASE-T 2 port RJ45 |
| yerel sinyalleme | Status indication: LED (yeşil/kırmızı) |
| elektrikli bağlantı | 2-pin terminal bloğu, 4 terminaller giriş devresi 2-pin terminal bloğu, 4 terminaller çıkış 3-pin terminal bloğu, 1 terminaller güç besleme |
| montaj desteği | DIN rayı sıva-üstü montaj |
| Renk | Siyah |
| yükseklik | 110 mm |
| Derinlik | 64 mm |
| genişlik | 198 mm |
| Standartlar | EN 60730-1 EN 60730-2-11 TR 50491-3 UL 916 |
| ürün sertifikaları | RCM |
| elektromanyetik uyumluluk | Elektromanyetik emisyon conforming to EN 61000-6-3 Elektromanyetik emisyon conforming to EN 50491-5-2 Elektromanyetik emisyon sınıf B conforming to FCC bölüm 15 Alt Bölüm B Elektromanyetik emisyonlara bağışıklık conforming to EN 50491-5-3 Elektromanyetik emisyonlara bağışıklık conforming to EN 61000-6-2 |
| çalışma için ortam hava sıcaklığı | 0…50 °C |
| Depolama ortam koşulları | -20…70 °C |
| bağıl nem | 20…90 %, yoğuşmasız |
| IP koruma derecesi | IP20 |
| kirletme derecesi | 2 |
| alev geciktirici | UL94-V0 |
| aşırı gerilim kategorisi | III |
| Paketleme üniteleri | |
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 21,4 cm |
| Package 1 Width | 13,6 cm |
| Package 1 Length | 6,8 cm |
| Package 1 Weight | 400 g |
TANIM
Soketli konnektörler hızlı ve kolay kurulum sağlar DALI aydınlatma modülü, DALI-2 sertifikalı bir kontrol cihazıdır (uygulama kontrolörü). Ebatları 110 mm (4.3 in.) yüksekliğinde, 198 mm (7.8 in.) genişliğinde ve 64 mm (2.5 in.) derinliğindedir. Plastik alev derecesi UL94 V-0’dır ve giriş koruma derecesi IP20’dir. Bu modül, bağlantılı oda çözümü için RP Serisi genişletme modüllerinin bir parçasıdır ve bu ürün yelpazesindeki diğer modüllerle birleştirilebilir.
