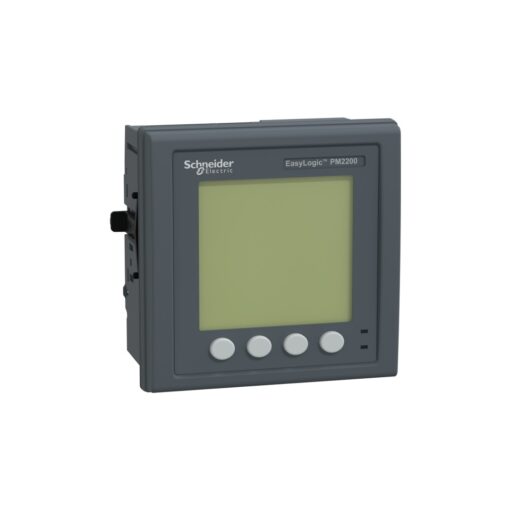

METSEPM2230 EasyLogic PM2230, Enerji Kalite Analizörü, 31. harmoniğe kadar harmonik ölçümü, LCD ekran, RS485 port üzerinden haberleşme class 0.5S
3 adet stokta
Marka: Schneider Electric
| seri | EasyLogic |
| ürün adı | EasyLogic PM2200 |
| Ürün grubu | PM2230 |
| Ürün ya da bileşen tipi | Güç ölçer |
| cihaz uygulaması | Güç izleme Alt faturalandırma |
| güç kalitesi analizi | Toplam harmonik bozulma 31. harmoniğe kadar |
| ölçümün tipi | Görünen güç min/max, total Aktif ve reaktif güç min/max, total Akım min/max, avg Gerilim min/max, avg Frekans min/max, avg Toplam akım harmonik bozulması THD (I) faz başına Toplam gerilim harmonik bozulması THD (U) faz başına Güç faktörü min/max, avg Görünen enerji toplam Aktif ve reaktif enerji toplam |
| ölçüm tipi | Calculated neutral current Etkin güç P, P1, P2, P3 Current I, I1, I2, I3 Peak demand power PM, QM, SM Voltage U, U21, U32, U13, V, V1, V2, V3 Tepe ortalama akımları Reaktif güç Q, Q1, Q2, Q3 Demand power P, Q, S Unbalance current Active, reactive, apparent energy (signed, four quadrant) Görünen güç S, S1, S2, S3 |
| doğruluk sınıfı | Sınıf 1 reaktif enerji ‘e uygunIEC 62053-24 Sınıf 0.5S aktif enerji ‘e uygunIEC 62053-22 Class 5 harmonik bozulma (I THD ve U THD) |
| ölçüm doğruluğu | Görünen güç +/- %0,5 Aktif enerji +/- %0,5 Reaktif enerji +/- 1 % Etkin güç +/- %0,5 Gerilim +/- %0,5 Güç faktörü +/- 0.01 Akım +/- %0,5 Frekans +/- %0,05 |
| ölçüm akımı | 5…6000 mA |
| ölçüm gerilimi | 35…480 V AC 50/60 Hz fazlar arasında 20…277 V AC 50/60 Hz faz ve nötr arasında 480…999000 V AC 50/60 Hz harici VT ile |
| frekans ölçüm aralığı | 45…65 Hz |
| [Us] nominal besleme gerilimi | 80…277 V AC 45…65 Hz +/- 10 % 100…277 V DC +/- 10 % |
| Şebeke frekansı | 60 Hz 50 Hz |
| yerel sinyalleme | 50 ms 120 V AC tipik 50 ms 230 V AC tipik 50 ms 125 V DC tipik |
| Nominal akım (Ir) | 5 A 1 A |
| VA cinsinden güç tüketimi | 8 VA -de 277 V AC |
| W cinsinden güç tüketimi | 3,3 W (güç hatları (AC)) 3,3 W -de 277 V (güç hatları (DC)) |
| input impedance | Akım (empedans <= 0.3 mOhm) gerilim (empedans > 5 MOhm) |
| ayarların kurcalamaya dayanıklılığı | Erişim kodu ile korunur |
| ekran tipi | Arkadan aydınlatmalı LCD |
| ekran rengi | Monokrom |
| ekran çözünürlüğü | 128 x 128 piksel |
| Demand intervals | Configurable from 1 to 60 min |
| görüntülenen bilgiler | Demand current (past value) Demand current (present value) Demand power (past value) Demand power (present value) Gerilim Akım Frekans Enerji tüketimi Harmonik bozulma Power factor Etkin güç Görünen güç Reaktif güç Unbalanced in % Harmonic amplitude |
| kontrol tipi | 4 x düğme |
| yerel sinyalleme | Kırmızı LED: çıkış sinyali 1…9999000 pulse/ k_h (kWh, kVAh, kVARh) Yeşil LED: modül çalışması ve entegre haberleşme |
| girişlerin sayısı | 0 |
| çıkışların sayısı | 0 |
| haberleşme port protokolü | Modbus RTU -de 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps çift/tek veya hiçbiri – 2 tel, yalıtım 2500 V |
| haberleşme port desteği | Vidalı terminal bloğu: RS485 |
| veri kaydı | Enerji tüketim kayıtları Güç kayıtları Saat damgası Min/max for 8 parameters |
| kullanılabilir işlev | Real time clock |
| örnekleme hızı | Döngü başına 64 örnek |
| Cybersecurity | Enable/disable communication ports |
| haberleşme hizmeti | Remote monitoring |
| kullanıcı dili | Rusça Fransızca Portekizce İngilizce İspanyolca Çince Almanca |
| ürün sertifikaları | CE ‘e uygunIEC 61010-1 CULus ‘e uygunUL 61010-1 CULus ‘e uygunCSA C22.2 No 61010-1 RCM EAC C-Tick |
