seri | PowerLogic |
ürün adı | PowerLogic ION7400 |
Ürün grubu | ION7400 |
Ürün ya da bileşen tipi | Güç ölçer |
güç kalitesi analizi | ‘E uygunEN 50160: 2010 şikayet raporu ‘e uygunIEEE 519: 2014 şikayet raporu ‘e uygunIEC 61000-4-30: S sınıfı güç kalitesi ölçümü 63. harmoniğe kadar harmonik bozulma dalga biçimi yakalama gerilim düşüşü ve artışı tespit etme programlanabilirlik (mantıksal ve matematiksel fonksiyonlar) ‘e uygunIEC 62586 güç kalitesi izleme ‘e uygunIEC 61000-4-15 dalgalanma kesinti yönünün tespiti |
cihaz uygulaması | Revenue billing WAGES ölçümü Data aggregation Güç izleme |
ölçümün tipi | Akım Gerilim Frekans Aktif ve reaktif güç toplam Görünen güç toplam Güç faktörü toplam Aktif ve reaktif güç faz başına, rms Görünen güç faz başına, rms Güç faktörü faz başına, rms Aktif ve reaktif enerji Görünen enerji |
supply voltage | 90…415 V AC 45…65 Hz +/- 10 % 110…415 V DC +/- 10 % |
Şebeke frekansı | 50 Hz 60 Hz |
Nominal akım (Ir) | 10 A 5 A 1 A |
Kutup tanımı | 1P + N 3P 3P + N |
VA cinsinden güç tüketimi | 18 VA -de 415 V AC |
ekran tipi | Renkli TFT LCD |
ekran çözünürlüğü | 320 x 240 pixels QVGA |
örnekleme hızı | Döngü başına 256 örnek |
ölçüm akımı | 50…10000 mA |
analog giriş tipi | Gerilim (empedans 5 MOhm) akım (empedans 0,3 mOhm) |
ölçüm gerilimi | 57…400 V AC 42…69 Hz faz ve nötr arasında 100…690 V AC 42…69 Hz fazlar arasında |
frekans ölçüm aralığı | 42…69 Hz |
girişlerin sayısı | 3 dijital 30 V AC 3 dijital 60 V DC |
ölçüm doğruluğu | Akım +/- %0,1 Gerilim +/- %0,1 Aktif enerji +/- %0,2 |
doğruluk sınıfı | Sınıf 0,2S aktif enerji ‘e uygunIEC 62053-22 Sınıf 0.2 aktif enerji ‘e uygunANSI C12.20 Sınıf 0.2 etkin güç ‘e uygunIEC 61557-12 Sınıf 0.5S reaktif enerji ‘e uygunIEC 62053-24 Sınıf 0.5 güç faktörü ‘e uygunIEC 61557-12 Sınıf 0.2 gerilim ‘e uygunIEC 61557-12 Sınıf 0.2 akım ‘e uygunIEC 61557-12 Sınıf 0.2 frekans ‘e uygunIEC 61557-12 Sınıf 0.2 aktif enerji ‘e uygunIEC 61557-12 |
çıkışların sayısı | 1 darbe |
görüntülenen bilgiler | Gerilim Akım Frekans Güç Enerji tüketimi Harmonik bozulma |
haberleşme port protokolü | Modbus RTU -de 115 kbaud – 2 telli ION -de 115 kbaud – 2 telli DNP3 IEC 61850 Modbus TCP/IP Ethernet Modbus TCP/IP Zincir Bağlantı -de 10, 100 Mbit/sn RSTP 801.1d 2004 Ansi C12.19 DLMS |
haberleşme port desteği | Ethernet Vidalı terminal bloğu: RS485 Optical probe: fiber optik Mini B USB: USB |
haberleşme ağ tipi | IPv6 (internet protokolü) |
veri kaydı | Alarm kayıtları Dalga biçimi günlükleri Olay kayıtları dizisi Olay kayıtları Yükselme ve alçalma kayıtları Veri kayıtları Harmonik kayıtları GPS senkronizasyon Saat damgası Trend oluşturma/tahmin oluşturma Anlık değerlerin minimumu/maksimumu |
bellek kapasitesi | 512 MB |
web hizmetleri | Özelleştirilebilir ana sayfa FTP ile dosya yükleme/indirme File upload/download via SFTP Web sunucusu E-posta ile alarm bildirimi Viewing of captured waveform (FTP) Viewing of captured waveform (web) HTTPS server |
haberleşme hizmeti | DHCP RSTP desteği NTP süre senkronizasyonu SMTP e-posta bildirimi PTP time synchronization |
Cybersecurity | Syslog protocol support Robust security logs Enable/disable communication ports Password protection Port hardening |
Montaj Tipi | Sıva altı monte |
montaj desteği | Gövde |
kurulumun tipi | Iç mekan kurulumu |
kurulum kategorisi | III |
Standartlar | IEC 62053-22 IEC 62052-11 IEC 62053-24 IEC 61557-12 IEC 61326-1 IEEE 1588 IEC 62586 |
ürün sertifikaları | CE CULus N998 |

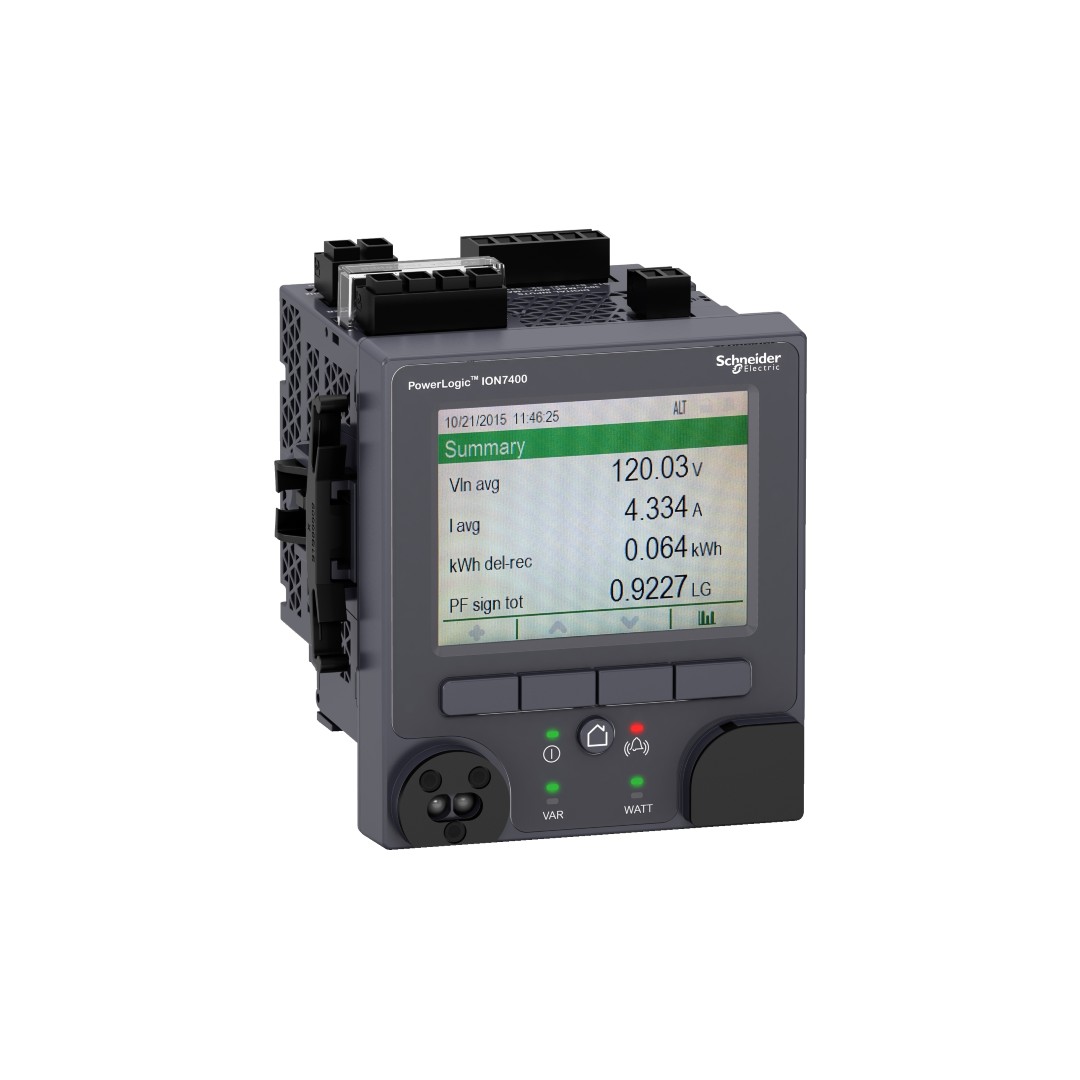

METSEION7400-PowerLogic ION7400 enerji kalite analizörü ekranlı ve flicker ölçümü dahil
