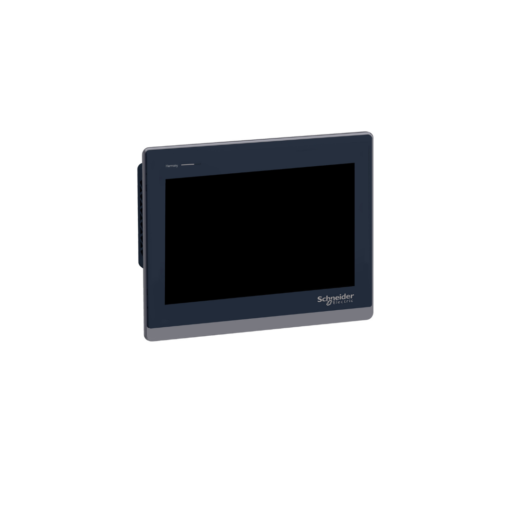

HMIST6500 Harmony ST6 10″ Operatör Panel, 2 COM, 2 USB, 2 Ethernet portu
684,00 € + KDV
HMIST6500
- Uygulama süresini azaltır
- Hızlı bakım ve kolay değiştirme
- Sinoptik görünümleri görüntülemek için single dokunuşla dirençli ekran
- Panelin çalışma modunu gösteren çok renkli durum LED’i
- IP65F koruması sağlayan alüminyum alaşımlı ön panel
Diğer HMI ekipmanlarından operatör panel serisi ürünlerini görüntülemek için buraya tıklayabilirsiniz.
Mas Otomasyon hakkında daha fazla bilgi almak için buraya tıklayabilirsiniz.
1 adet stokta
| Ürün serisi | Harmony ST6 |
| Ürün ya da bileşen tipi | Dokunmatik panel ekranı |
| işlemci adı | ARM Cortex-A8 |
| ekran boyutu | 10 inç |
| ekran tipi | Renkli TFT LCD |
| ekran rengi | 16 milyon renk |
| ekran çözünürlüğü | 1024 x 600 pixel WSVGA |
| dokunmatik panel | Tekli dokunmatik analog dirençli |
| arka aydınlatma ömrü | 50000 saatile Beyaz |
| parlaklık | 16 seviye |
| karakter yazı tipi | ASCII ASCII (Avrupa karakterleri) Çince (basitleştirilmiş Çince) Japonca (ANK, Kanji) Katakana Korece Tayvanca (geleneksel Çince) |
| [Us] nominal besleme gerilimi | 24 V DC (+/- %20) |
| Kalkış akımı | 30 A |
| yerel sinyalleme | Durum LED’i yeşil, sabit için çevrimdışı Durum LED’i yeşil, sabit için çalışıyor Durum LED’i yeşil, yanıp sönen için çalışıyor Durum LED’i yeşil, sönen için beklemede Durum LED’i turuncu, yanıp sönen için yazılım başlatılıyor Durum LED’i kırmızı, sabit için güç besleme (ON) Durum LED’i kırmızı, yanıp sönen için çalışıyor Durum LED’i kırmızı, off için güç besleme (OFF) |
| güç tüketimi | 12,6 W |
| sayfaların sayısı | 200 uygulama sayfası |
| yazılım paketi | EcoStruxure Operator Terminal Expert |
| işlemci frekansı | 800 MHz |
| port Ethernet | 10/100BASE |
| bellek açıklaması | 1 GB device memory 512 kB yedek bellek 128 MB user data memory |
| entegre bağlantı tipi | 1 COM1 seri bağlantı – 1 SUB-D 9 pimli dişi – RS232C (hiz: 2400…115200 bps)alt 1 COM2 seri bağlantı – dişi RJ45 – RS485 (hiz: 2400…115200 bps)back COM2 seri bağlantı (hiz: 2400…187500 bps)back 1 USB 2.0 tip Aalt 1 USB 2.0 type micro B 2 Ethernet |
| besleme | Harici besleme |
| gerçek zamanlı saat | Dahili 0…50 °C Dahili 10…90 % RH |
| karşıdan yüklenebilir protokoller | Modbus Uni-TE Üçüncü taraf protokoller |
| ürün markası | Schneider Electric Modicon Mitsubishi Melsec Omoron Sysmac Rockwell Automation Allen-Bradley Siemens Simatic |
| sabitleme modu | 4 vidayla, montaj yeri 1,6…5 mm ince panel ‘e uygunUL 61010-2-201 4 vidayla ‘e uygunIEC 61131-2 4 vidayla ‘e uygunIEC 61000-6-2 |
| muhafaza malzemesi | PC |
| ön malzeme | Alüminyum |
| İşaretleme | CE |
| kesim boyutları | 255 x 185 mm panel cut dimension |
| Yükseklik | 203 mm |
| Genişlik | 273 mm |
| Derinlik | 47 mm |
| Ürün ağırlığı | 1,3 kg |
TANIM
Bu HMI arayüzü, 16 milyon renk ve 1024 x 600 piksel çözünürlük (SVGA) ile 10.1 inç genişliğindedir Sezgisel kullanıcı deneyimi için EcoStruxure Operator Terminal Expert yazılımı tarafından desteklenmektedir 800 MHz ARM Cortex-A8 CPU, 1 GB cihaz belleği, 128 MB kullanıcı veri belleği ve 512 KB yedek belleğe sahiptir. Bu seri, basit makine operatörlerinin uygun görselleştirme, bağlantı, EcoStruxure Secure Connect Advisor ile siber güvenlik ve uygun maliyetli ekipman ihtiyaçlarını karşılamak üzere tasarlanmıştır Çeşitli Koruma dereceleri şunlardır: IP65F, Tip 1, Tip 4X (yalnızca iç mekanda kullanım), Tip 13 (bir kutuya doğru şekilde kurulduğunda ön panelde).
