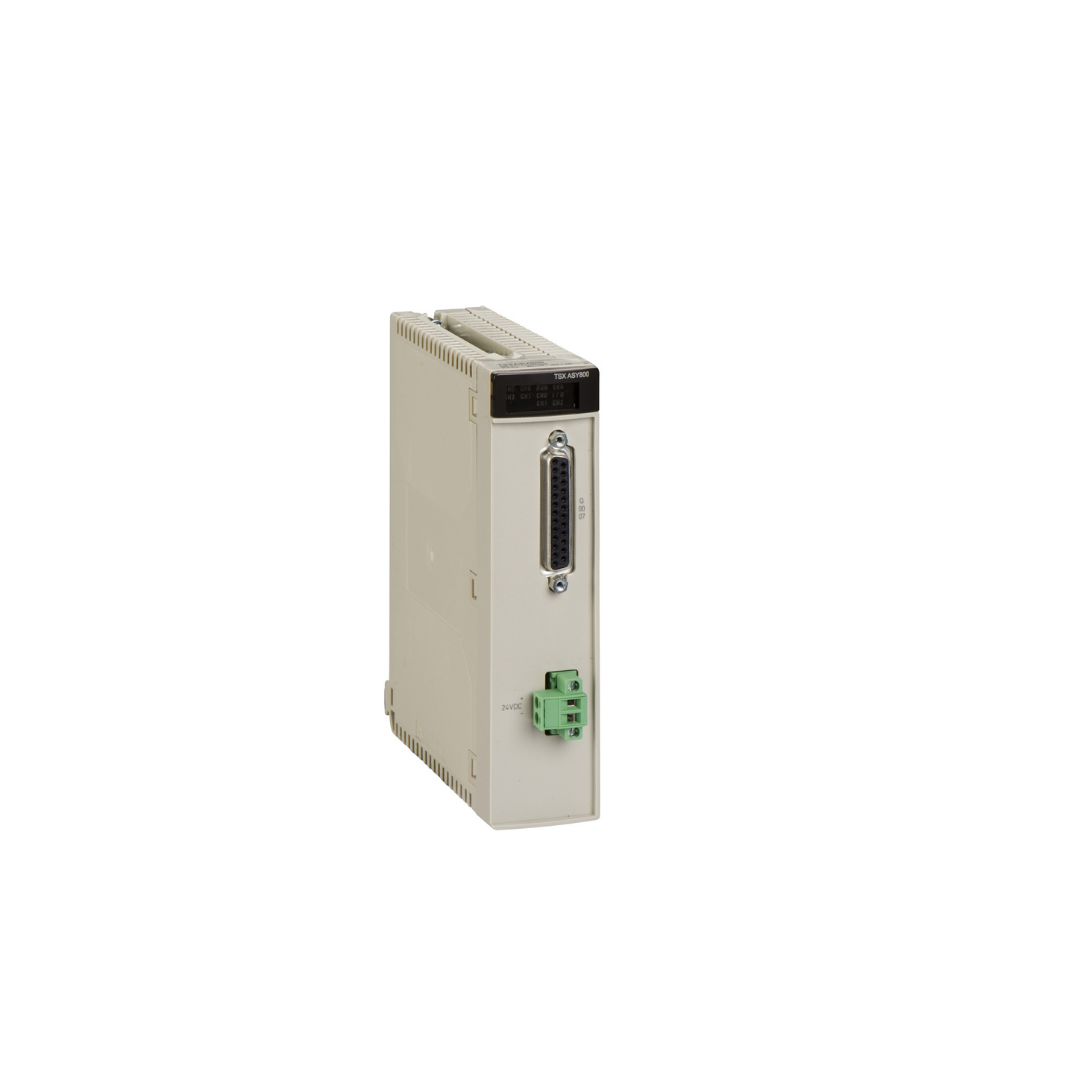

TSXASY800 Analog çıkış modülü Modicon Premium – 8 Ç çoklu aralık
TSXASY800
Diğer PLC ekipmanları ticari hayatı biten Quantum, premium, twido, mikro serileri yedek parçalar modülleri tiplerini görmek isterseniz buraya tıklayabilirsiniz.
Mas Otomasyon hakkında daha fazla bilgi almak için buraya tıklayabilirsiniz.
| Ürün serisi | Modicon Premium Otomasyon platformu |
| Ürün ya da bileşen tipi | Analog çıkış modülü |
| analog çıkış sayısı | 8 |
| analog çıkış tipi | Akım: 0…20 mA Akım: 4…20 mA Gerilim: +/- 10 V |
| analog/dijital dönüşümü | 13 bit + sign +/- 10 V 13 bit 0…20 mA 13 bit 4…20 mA |
| dönüşüm süresi | 5 ms |
| ölçüm çözünürlüğü | 1,28 mV +/- 10 V 2,56 µA 0…20 mA 2,56 µA 4…20 mA |
| elektrikli bağlantı | 1 SUB-D 25 konnektör |
| ölçüm hatası | Tam ölçeğin % 0,14’ü +/- 10 V 25 °C Tam ölçeğin % 0,21’i 0…20 mA 25 °C Tam ölçeğin % 0,21’i 4…20 mA 25 °C Tam ölçeğin % 0,28’i +/- 10 V 0…60 °C Tam ölçeğin % 0,52’si 0…20 mA 0…60 °C Tam ölçeğin % 0,52’si 4…20 mA 0…60 °C |
| kanallar arasındaki yalıtım | Ortak nokta |
| kanallar ve veriyolu arasındaki yalıtım | 1000 Vrms |
| kanallar ve topraklama arasındaki yalıtım | 1000 Vrms |
| Koruma türü | Kısa devre koruması Aşırı yük koruması |
| çıkış gerilimi limitleri | <= 30 V |
| ohm cinsinden yük empedansı | < 600 Ohm 0…20 mA < 600 Ohm 4…20 mA > 1000 Ohm +/- 10 V |
| Maksimum yük endüktansı | 300 µH |
| Maksimum yük kapasitesi | 0,1 µF |
| İşaretleme | CE |
| akım tüketimi | 200 mA -de 5 V DC 300 mA -de 24 V DC |
| modül biçimi | Standart |
| terminallerin açıklaması PLC n°1 | (16)OUT_ANA_CUR#1 (13)IN_ANA_STD# (24)OUT_ANA_VOLT#7 (8)OUT_ANA_CUR#4 (20)OUT_ANA_COM#4 (1)OUT_ANA_VOLT#0 (17)OUT_ANA_COM#2 (4)OUT_ANA_VOLT#2 (9)OUT_ANA_COM#5 (11)OUT_ANA_CUR#6 (19)OUT_ANA_CUR#3 PW_NEG# (25)OUT_ANA_CUR#7 (3)OUT_ANA_COM#1 (12)OUT_ANA_COM#7 (5)OUT_ANA_CUR#2 (6)OUT_ANA_COM#3 (15)OUT_ANA_VOLT#1 (18)OUT_ANA_VOLT#3 (22)OUT_ANA_CUR#5 (10)OUT_ANA_VOLT#6 PW_POS# (14)OUT_ANA_COM#0 (23)OUT_ANA_COM#6 (2)OUT_ANA_CUR#0 (7)OUT_ANA_VOLT#4 (21)OUT_ANA_VOLT#5 |
| Ürün ağırlığı | 0,46 kg |
| Standartlar | 93/68/EEC CSA C22.2 No 213 Sınıf I Bölüm 2 Grup A CSA C22.2 No 142 73/23/EEC CSA C22.2 No 213 Sınıf I Bölüm 2 Grup B 89/336/EEC CSA C22.2 No 213 Sınıf I Bölüm 2 Grup D UL 508 IEC 61131-2 92/31/EEC CSA C22.2 No 213 Sınıf I Bölüm 2 Grup C |
| Ürün sertifikaları | BV RINA DNV LR ABS RMRS GL |
| çalışma için ortam hava sıcaklığı | 0…60 °C |
| Depolama ortam koşulları | -25…70 °C |
| bağıl nem | 10…95 % çalışma için yoğuşmasız 5…95 % depolama için yoğuşmasız |
| çalışma yüksekliği | 0…2000 m |
| koruyucu bakım | TC |
| IP koruma derecesi | IP20 |
| kirletme derecesi | 2 |
