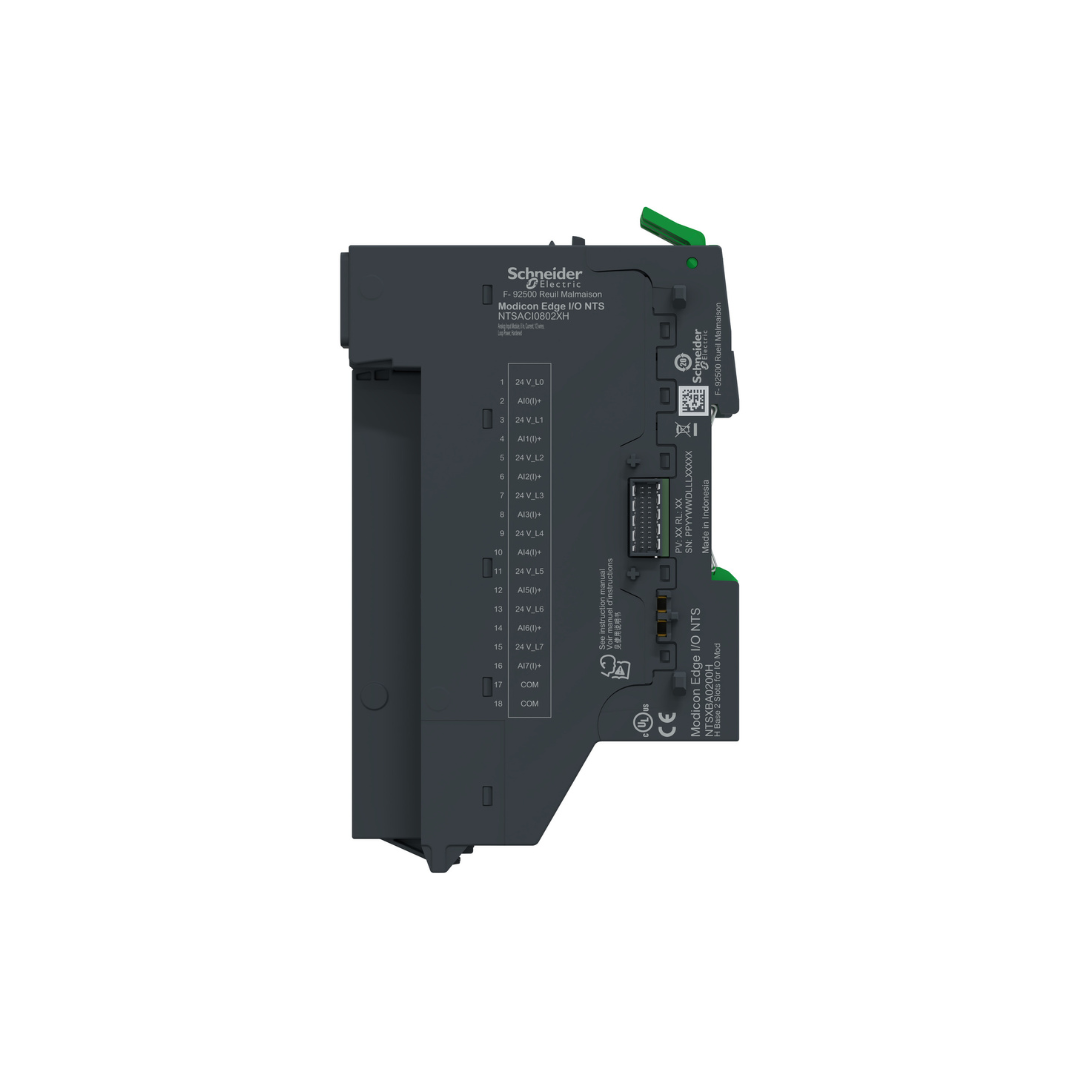

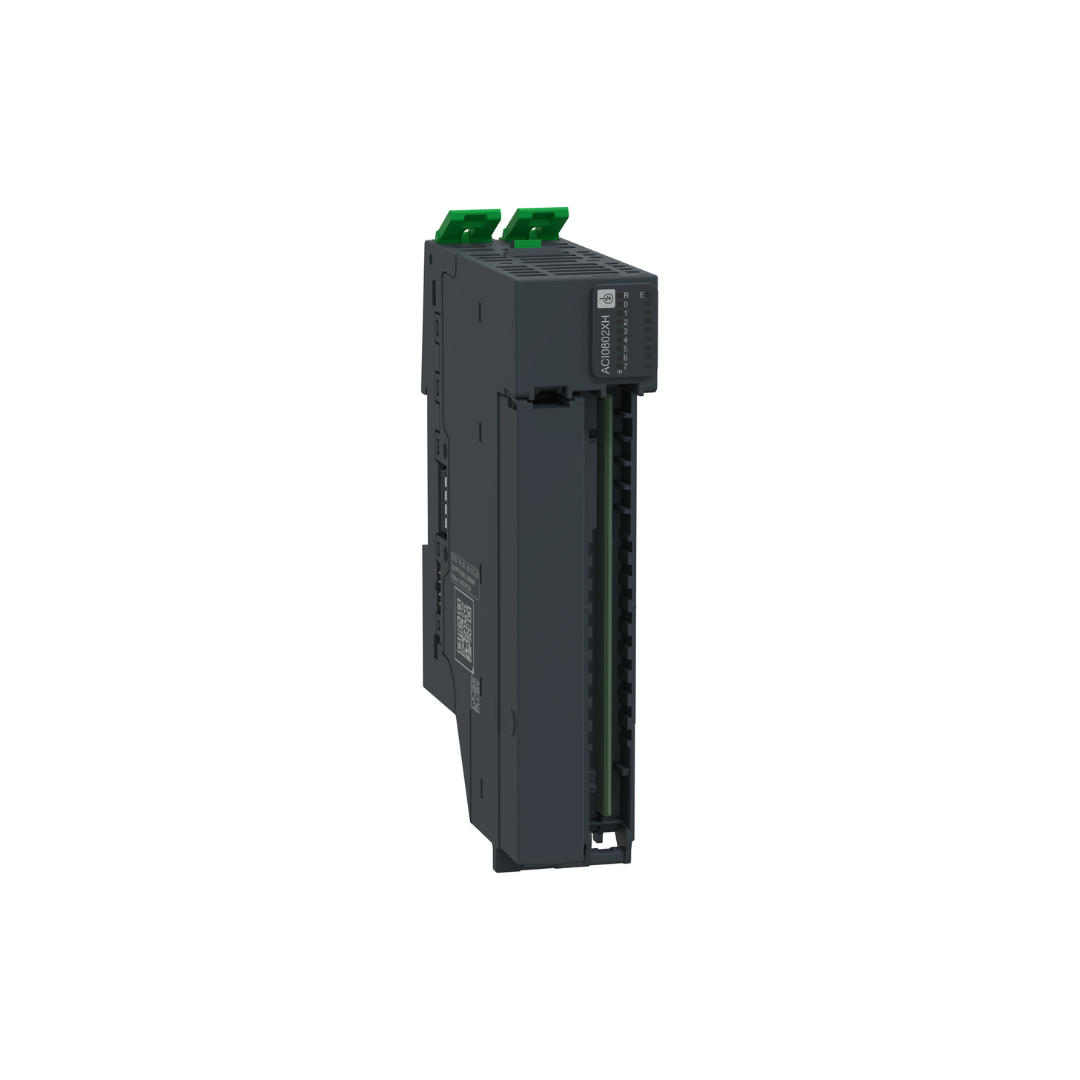

Analog Giriş Modülü + Taban, 8 Giriş, Akım, 1/2 kablo, Döngü Gücü, Hardened, Modicon Edge I/O NTS
NTSACI0802XHK
- Kanal başına Akım veya Voltaj yapılandırılabilir, çok yönlü
- Konformal kaplama, genişletilmiş sıcaklık aralığı, zorlu ortamlarda çalışır
- Cihaz orijinalliği (Üretici sertifikası)
- Çalışırken değiştirilebilir modül
- Zaman tasarrufu ve pazara sunma süresini kısaltma
Diğer PLC ekipmanlarından Modicon Edge I/O NTS tiplerini görmek isterseniz buraya tıklayabilirsiniz.
Mas Otomasyon hakkında daha fazla bilgi almak için buraya tıklayabilirsiniz.
| Ana | |
| Ürün serisi | Modicon Edge I/O NTS |
| Ürün Ya da Bileşen Tipi | Analog input module kit |
| kit düzenleme | NTSACI0802XH module NTSXBA0200H base |
| Mandatory accessory | NTSXTB18_0_H terminal block |
| ürün uyumluluğu | NTSN….. |
| Seri Uyumluluğu | Logic/motion controller – Modicon M262 Modicon M580 Third party |
| Cihaz Uygulaması | Endüstriyel uygulama |
| analog giriş sayısı | 8 |
| çalışma modu | Isochronous/Asynchronous |
| Tamamlayıcı | |
| analog giriş tipi | Akım +/- 20 mA Akım 0…20 mA Akım 4…20 mA |

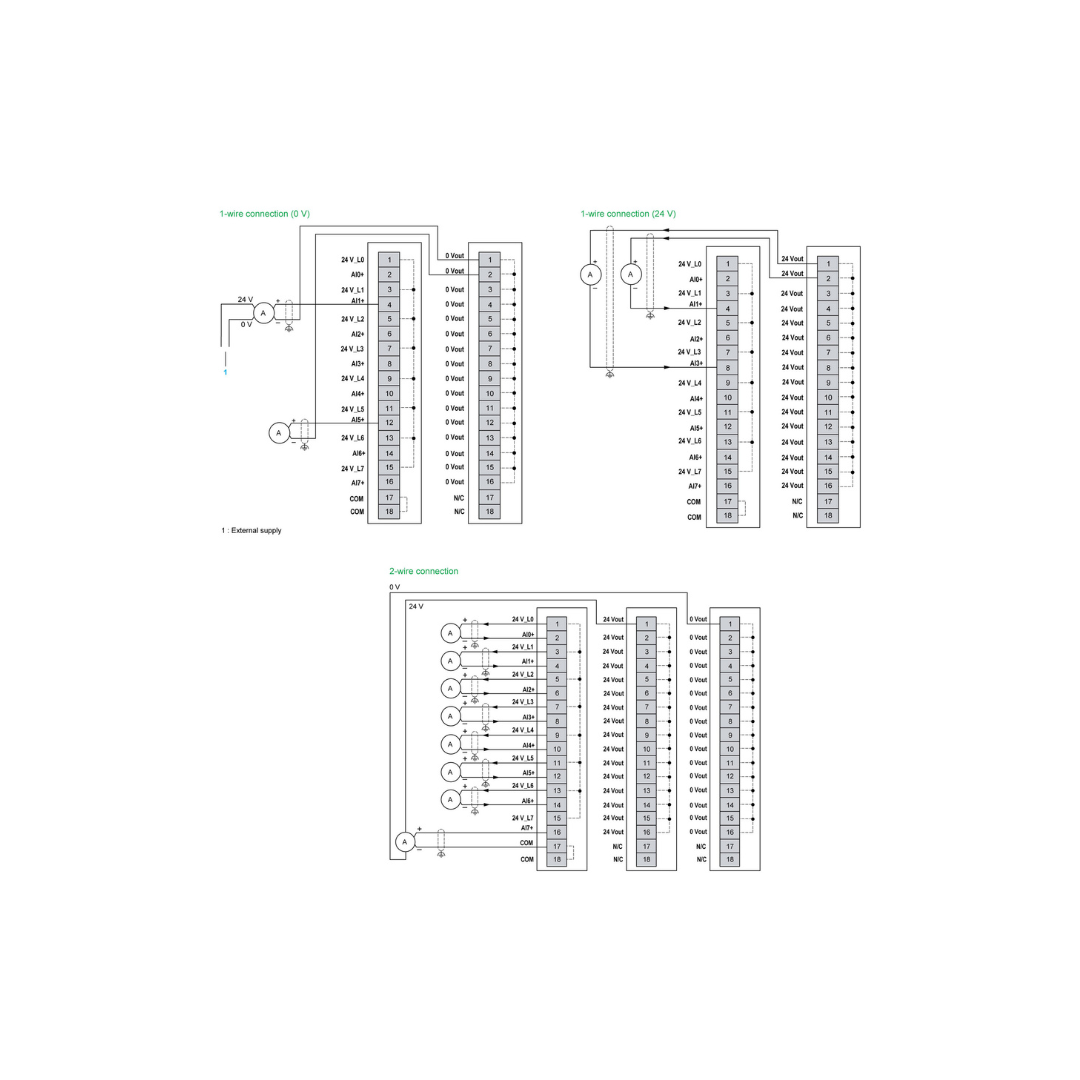

| Discrete input wiring mode | 1 veya 2 tel |
| analog giriş çözünürlüğü | 15 bit + işaret |
| girişlerde izin verilen aşırı yük | 30 V at 50 mA maximum current |
| giriş empedansı | 250 Ohm + internal current protector 10 Ohm typical |
| örnekleme süresi | 1,595 ms per module |
| giriş koruma tipi | Over current / miswiring protection per channel for current input |
| Sensor power supply protection | Over current protection per channel Short circuit protection on loop power supply per channel |
| Input diagnostic | Underflow error per channel Overflow error per channel Broken wire error per channel Hardware error per channel Calibration error per channel Loop power supply error per channel |
| LSB değeri | 0.61 µA, +/-20 mA 0.61 µA, 0…20 mA 0.49 µA, 4…20 mA |
| Kablo Tipi | Ekranlı kablo |
| sıcaklık sapması | ± 0.004 % FS/ °C |
| ölçüm hatası | <= 0.1 % FS 25 °C <= 0.3 % FS – 20…60 °C |
| doğrusal olmama | <= 0.01 % FS, analog giris tipi: gerilim/akım |
| Ortak mod reddi | 90 dB |
| sensör güç beslemesi | 19,2…30 V DC Loop power |
| güç besleme tipi | Bus power from power supply bus (24 Vdc) Field power from power supply field (24 Vdc) |
| nominal çalışma gerilimi limitleri | 20.4…28.8 V DC |
| tipik akım tüketimi | 36 mA -de 24 V DC on the Bus current 24 mA -de 24 V DC on the internal field current minimum 208,8 mA -de 24 V DC on the internal field current maximum |
| W cinsinden güç dağılımı | 2,3 W maximum at 24 V DC |
| Aygıtlar arasında maksimum kablo mesafesi | Ekranlı kablo: <1000 m için current input |
| kanallar ve veriyolu arasındaki yalıtım | 1500 V AC |
| Isolation between channels and field pwr | No |
| Isolation between field power and bus | 1500 V AC |
| hot swapping ilk ayarı | Yes |
| yerel sinyalleme | 1 LED yeşil için modül çalışıyor (RUN) Kanal başına 1 LED yeşil için kanal tanısı 1 LED kırmızı için modül hatası (ERR) |
| muhafaza rengi | Gri |
| montaj desteği | Silindir şapka tipi TH35-7.5 ray ‘e uygunIEC 60715 Silindir şapka tipi TH35-15 ray ‘e uygunIEC 60715 |
| Yükseklik | 121 mm |
| Genişlik | 30 mm |
| Derinlik | 80 mm |
| Ürün Ağırlığı | 0,131 kg |
| Ortam | |
| IP Koruma Derecesi | IP20 |
| koruyucu bakım | Konforlu kaplama |
| İşaretleme | CE UKCA CULus RCM |
| ürün sertifikaları | CE UKCA CULus RCM Merchant Navy – EU RO MR (pending) EAC (beklemede) ATEX Zone 2 (pending) IECEx zone 2 (pending) CCC Ex zone 2 (pending) |
| standartlar | EN/IEC 61131-2 EN 61010-2-201 UL 61010-2-201 IACS E10 EN/IEC 61000-6-5 EN/IEC 61850-3 EN/IEC 60079-0 EN 50155 EN 50121-4 EN 50121-5 |
| direktifler | 2014/30/EU – elektromanyetik uyumluluk 2014/34/EU – ATEX direktifi 2014/35/EU |
| Çalışma için Ortam Hava Sıcaklığı | -20…60 °C |
| depolama için ortam hava sıcaklığı | -40…85 °C |
| bağıl nem | 5…95 % yoğuşmasız |
| çalışma yüksekliği | 0…2000 m 2000…5000 m değer kaybı ile |
| kirletme derecesi | 2 |
| titreşim direnci | 1 g without accessory 2 g with accessory |
| darbe dayanımı | 15 g için 11 ms (with and without accessory) |
| Paketleme üniteleri | |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 4,200 cm |
| Package 1 Width | 14,000 cm |
| Package 1 Length | 8,500 cm |
| Paket ağırlığı (Lbs) | 153,000 g |
| Unit Type of Package 2 | S01 |
Tanım

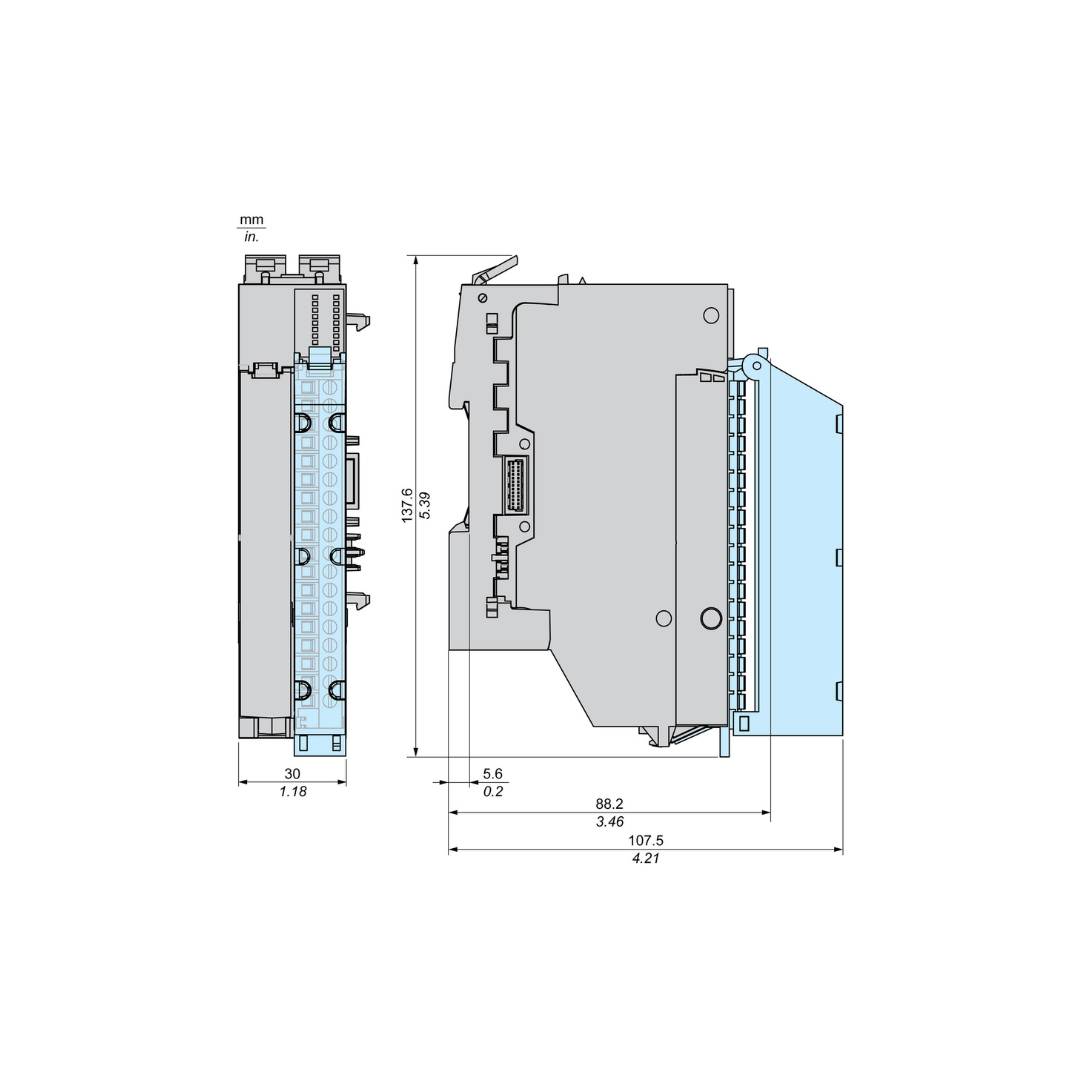

Bu analog giriş kiti Modicon Edge I/O NTS serisinin bir parçasıdır. Bu kit, bir taban ve bir analog giriş modülünün ön montajıdır. 1-2 telli bağlantıya sahip ±20mA, 0 ila 20mA ve 4 ila 20mA tipinde 8 akım girişi bulunur. Girişler bir akım döngüsü tarafından desteklenir. Bu hepsi bir arada çözüm, birden fazla analog sinyali yönetmek ve verimli veri işleme sağlamak için kapsamlı bir platformdur. Eksi 40 ile 70 derece arasındaki sıcaklıklarda çalışır. IP20 IP koruma derecesine sahip olup, elektronik komponentlere ve devre kartlarına Koruyucu kaplama uygulanmaktadır. Yüksekliği 137.6 mm, genişliği 30 mm, derinliği 88 mm ve ağırlığı ise 0.131 kg. Saha güç kaynağı modülleriyle uyumludur. Paket, modülün tabana monte edilmiş halini içerir. Kit, Mekanik kilitleme klipsi ile DIN rayına monte edilir. Modicon Edge I/O NTS, veri toplama için geleceğe hazır bir G/Ç sistemidir. Modicon Edge I/O NTS, geniş modül seçeneklerine sahip sağlam bir dağıtılmış IP20 I/O sistemidir
