Stoktan Teslim

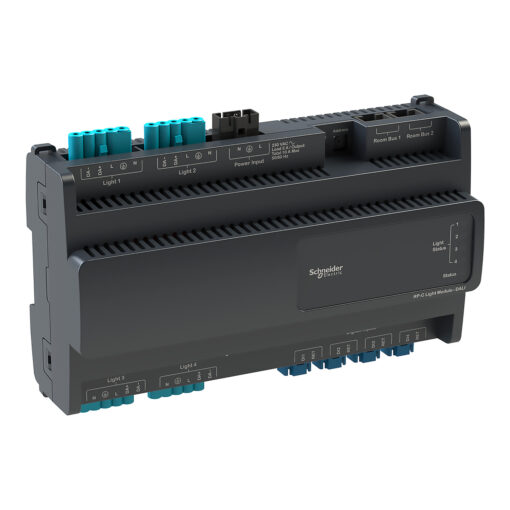

SXWREDAMPD10001 Aydınlatma genişletme modülü, SpaceLogic RP Genişletme Modülleri, DALI, güç dağıtımı
SXWREDAMPD10001
- DALI aydınlatma kontrolü için güç dağıtımlı I/O genişletme modülü
- Geliştirilmiş birlikte çalışabilirlik için DALI-2 uyumlu
- Aydınlatma anahtarlarının ve pencere kontaklarının bağlantısı için dört SELV dijital girişi
- Modül başına güç tüketimi izleme
- DALI cihazlarının grup ve bireysel adreslenmesi
Diğer DDC otomasyon ekipmanlarından spaceLogic oda kontrolörleri ürünlerini görüntülemek için buraya tıklayabilirsiniz.
Mas Otomasyon hakkında daha fazla bilgi almak için buraya tıklayabilirsiniz.
1 adet stokta
| Seri | EcoStruxure Building Operation |
| Ürün Adı | SmartX Oda Amacı Denetleyicisi |
| Ürün Grubu | RP-C-EXT-DALI-M-PD |
| ürün markası | Schneider Electric |
| Ürün Ya da Bileşen Tipi | Genişletme ünitesi |
| [Us] nominal besleme gerilimi | 230 V AC |
| Dijital giriş sayısı | 4, dry contact |
| Dijital çıkış sayısı | 4 lamp |
| Dijital çıkış gerilimi | 0…10 V için lamp 230 V AC için güç besleme çıkışı |
| Dijital çıkış akımı | 64 mA için lamp (DA+, DA-) 5 A için çıkış başına (L-N) |
| besleme gerilimi limitleri | 253 V |
| Şebeke Frekansı | 50 Hz 60 Hz |
| güç besleme giriş akımı | 2,2 mA -de 5 V |
| Giriş Tipi | Dijital |
| seri uyumluluğu | EcoStruxure Building Operation yazılım |
| Maksimum gecikme ilk yukarı | 250 mA -de DA+, DA- 10 A -de L-N |
| koruma tipi | Harici sigorta -de 16 A |
| işlemci adı | ARM Cortex-M4 |
| bellek açıklaması | Flash 1024 kB Dahili RAM 320 kB |
| yedeklenen veri | 16 MB flash bellek |
| kullanılabilir işlev | Işık kontrolü DALI otobüs terminali |
| kontrol tipi | ADDRESS, aralik: 0…9ile rotary |
| besleme | Şebeke, <10 A |
| haberleşme port protokolü | Ethernet Modbus TCP/IP Zincir Bağlantı RS485 |
| port Ethernet | 10/100BASE-T 2 port RJ45 |
| yerel sinyalleme | Status indication: LED (yeşil/kırmızı) Çıkış rölesi durumu: LED (yeşil) |
| elektrikli bağlantı | 2-pin terminal bloğu, 4 terminaller giriş devresi 5-pin terminal bloğu, 4 terminaller çıkış 3-pin terminal bloğu, 1 terminaller güç besleme |
| ölçüm aralığı | 1…3000 W |
| ölçüm doğruluğu | 0,01 |
| montaj desteği | DIN rayı sıva-üstü montaj |
| Renk | Siyah |
| Yükseklik | 110 mm |
| Derinlik | 64 mm |
| Genişlik | 198 mm |
| ürün ağırlığı | 433 g |
| Standartlar | EN 60730-1 EN 60730-2-11 TR 50491-3 EN 50491-5-3 EN 61000-6-2 EN 62386-101:2014 EN 62386-101:2018/A1 IEC/EN 62386-103:2014 IEC/EN 62386-103:2018/A1 |
| ürün sertifikaları | RCM |
| elektromanyetik uyumluluk | Elektromanyetik emisyon conforming to EN 61000-6-3 Elektromanyetik emisyon conforming to EN 50491-5-2 Elektromanyetik emisyon sınıf B conforming to FCC bölüm 15 Alt Bölüm B Elektromanyetik emisyonlara bağışıklık conforming to EN 50491-5-3 Elektromanyetik emisyonlara bağışıklık conforming to EN 61000-6-2 |
| Çalışma için Ortam Hava Sıcaklığı | 0…50 °C |
| Depolama Ortam Koşulları | -20…70 °C |
| Bağıl Nem | 20…90 %, yoğuşmasız |
| IP koruma derecesi | IP20 |
| kirletme derecesi | 2 |
| alev geciktirici | UL94-V0 |
| aşırı gerilim kategorisi | III |
| Paketleme üniteleri | |
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 21,6 cm |
| Package 1 Width | 13,6 cm |
| Package 1 Length | 7 cm |
| Package 1 Weight | 480 g |
TANIM
DALI aydınlatma modülü, DALI-2 sertifikalı bir kontrol cihazıdır (uygulama kontrolörü) Ebatları 110 mm (4.3 in.) yüksekliğinde, 198 mm (7.8 in.) genişliğinde ve 64 mm (2.5 in.) derinliğindedir Plastik alev derecesi UL94 V-0’dır ve giriş koruma derecesi IP20’dir Bu modül, bağlantılı oda çözümü için RP Serisi genişletme modüllerinin bir parçasıdır ve bu ürün yelpazesindeki diğer modüllerle birleştirilebilir.
