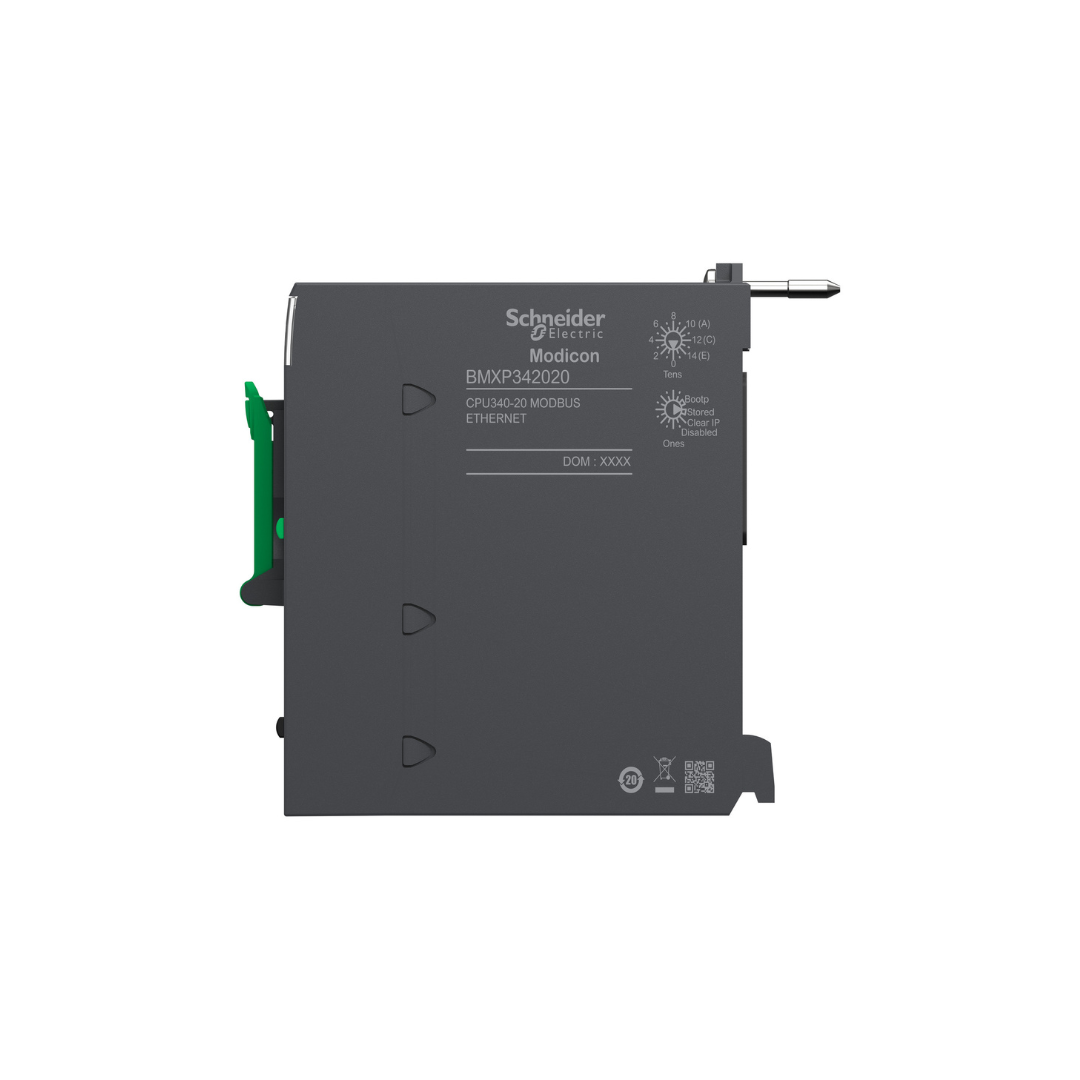

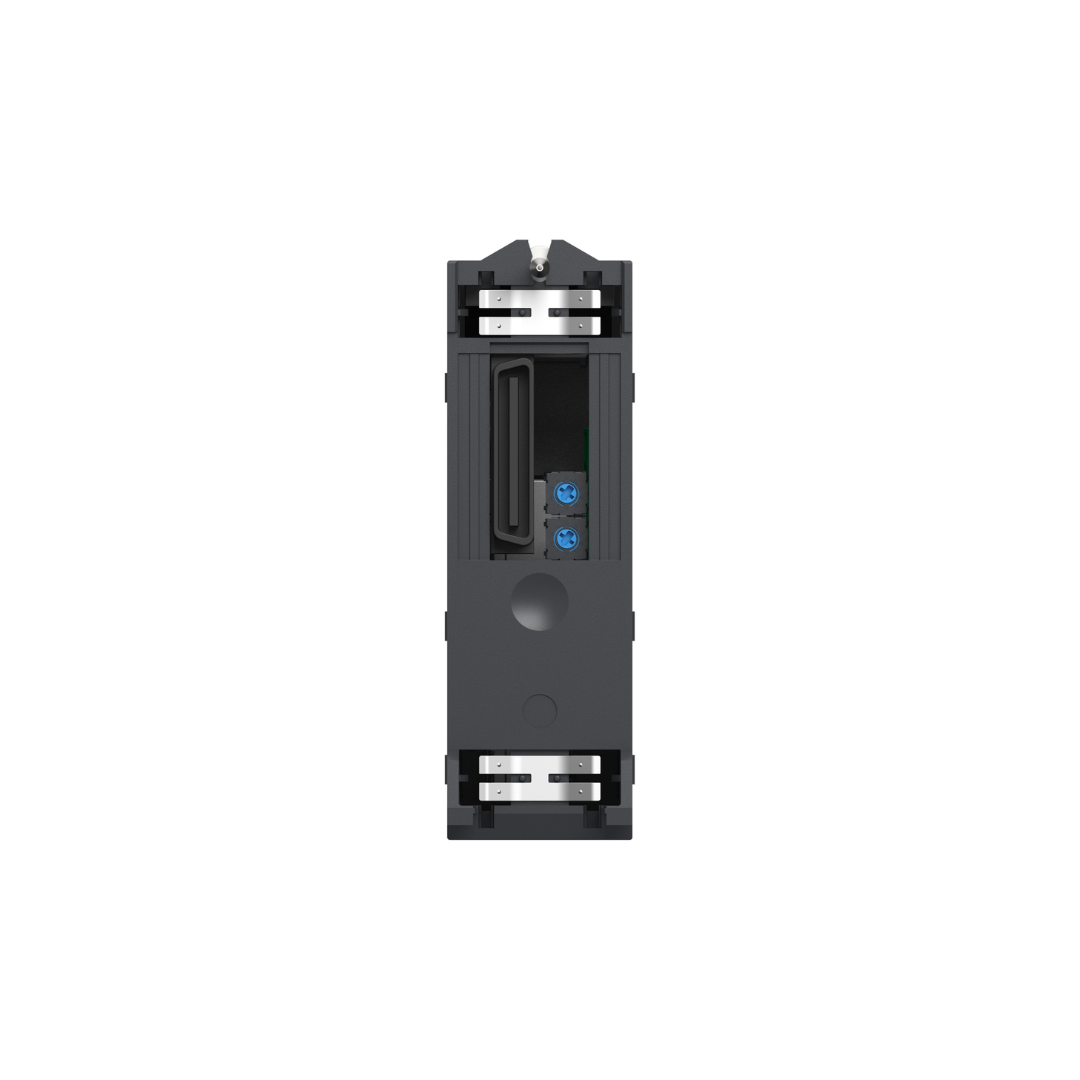

M340 İşlemci modülü – maks 1024 Dijital + 256 analog G/Ç – Modbus – Ethernet
BMXP342020
- M340 hepsi bir arada CPU olarak hizmet verir.
- Tak ve çalıştır çözümü.
- Düşürülmüş başlatma süresi.
- Artan ağ güvenilirliği ve sürdürülebilirliği.
- Azaltılmış toplam mülkiyet maliyeti.
Diğer PLC ekipmanlarından M340 tiplerini görmek isterseniz buraya tıklayabilirsiniz.
Mas Otomasyon hakkında daha fazla bilgi almak için buraya tıklayabilirsiniz.
| Ana | |
| Ürün serisi | Modicon M340 otomasyon platformu |
| Ürün Ya da Bileşen Tipi | Işlemci modülü |
| konsept | Transparent Ready CANopen |
| rafların sayısı | 4 |
| slotların sayısı | 11 |
| Dijital G/Ç işlemci kapasitesi | 1024 G/Ç çoklu raf yapılandırması 704 G/Ç tekli raf yapılandırma |
| analog G/Ç işlemci kapasitesi | 256 G/Ç çoklu raf yapılandırması 66 G/Ç tekli raf yapılandırma |
| uygulamaya özel kanal sayısı | 36 |
| izleme | Tanı sayaçları Modbus Olay sayaçları Modbus |
| Tamamlayıcı | |
| kontrol kanalları | Programlanabilir döngüler |
| entegre bağlantı tipi | Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 2 bükülmüş ekranlı çift -de 0,3…19,2 kbit/sn tam duplex Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3…19,2 kbit/sn yarım duplex Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3…19,2 kbit/sn yarım duplex Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3…19,2 kbit/sn yarım duplex USB portu -de 12 Mbit/s Ethernet TCP/IP RJ45, aktarim modu: 1 bükülmüş çift -de 10, 100 Mbit/sn |
| haberleşme modülü işlemcisi | 2 Ethernet haberleşme modülü 4 AS Arayüz modülü |
| embedded communication service | Bant genişliği yönetimi, Ethernet TCP/IP’si Veri Editörü, Ethernet TCP/IP’si Modbus TCP mesajlaşma, Ethernet TCP/IP’si Raf İzleyici, Ethernet TCP/IP’si SNMP ağ yöneticisi, Ethernet TCP/IP’si |
| port Ethernet | 10BASE-T/100BASE-TX |
| segment başına cihaz sayısı | 0…32 (karakter modu) 0…32 (Modbus) |
| cihazların sayısı | 2 noktadan noktaya karakter modu 2 noktadan noktaya Modbus |
| veriyolu uzunluğu | 0…10 m seri bağlantı yalıtımsız karakter modu segment 0…10 m seri bağlantı yalıtımsız Modbus segment 0…1000 m seri bağlantı yalıtımlı karakter modu segment 0…1000 m seri bağlantı yalıtımlı Modbus segment 0…15 m karakter modu noktadan noktaya 0…15 m Modbus noktadan noktaya |
| Maksimum THDI | <15 m seri bağlantı yalıtımsız karakter modu segment <15 m seri bağlantı yalıtımsız Modbus segment <40 m seri bağlantı yalıtımlı karakter modu segment <40 m seri bağlantı yalıtımlı Modbus segment |
| adreslerin sayısı | 0…248 için karakter modu 0…248 için Modbus |
| istekler | Istek başına 1 K veri baytı karakter modu RTU isteği başına 252 veri baytı Modbus ASCII isteği başına 504 veri baytı Modbus |
| kontrol parametresi | Her çerçevede bir CRC (RTU) Modbus Her çerçevede bir LRC (ASCII) karakter modu Her çerçevede bir LRC (ASCII) Modbus |
| bellek açıklaması | Hafıza kartı (BMXRMS008MP) sağlanır programları, sabitleri, simgeleri ve verileri yedekleme Dahili RAM 4096 kB Dahili RAM 256 kB veri Dahili RAM 3584 kB program sabitleri ve simgeleri Hafıza kartı (BMXRMS008MP) sağlanır standart web sunucusunun aktivasyonu, B10 sınıfı |
| nesne alanlarının maksimum boyutu | 256 kB yeri belirlenmemiş dahili veri 32634 %Mi yeri belirlenmiş dahili bitler |
| nesne alanlarının varsayılan boyutu | 1024 %MWi iç word yeri belirlenmiş dahili veri 256 %KWi sabit constant word yeri belirlenmiş dahili veri 512 %Mi yeri belirlenmiş dahili bitler |
| uygulama yapısı | 1 döngüsel/periyodik master görevi 1 periyodik hızlı görev Yardımcı görev yok 64 olay görevi |
| Tam yük çalışma süresi | 0.12 µs Boolean 0.17 µs çift uzunluktaki wordler 0.25 µs tek uzunluktaki wordler 1.16 µs sabit olmayan noktalar |
| msn başına talimat sayısı | 6,4 Kinst/msn %65 Boolean ve %35 sabit aritmetik 8,1 Kinst/msn % 100 Boolean |
| sistem artıklığı | 0,13 ms için hızlı görev 0,7 ms için ana görev |
| akım tüketimi | 95 mA -de 24 V DC |
| besleme | Raf üzerinden dahili güç besleme |
| İşaretleme | CE |
| durum LED’i | 1 LED (yeşil) Ethernet ağında (ETH ACT) etkinlik 1 LED (yeşil) işlemci çalışıyor (RUN) 1 LED (yeşil) Ethernet ağının durumu (ETH STS) 1 LED (kırmızı) veri hızı (ETH 100) 1 LED (kırmızı) G/Ç modülü, hata (G/Ç) 1 LED (kırmızı) bellek kartı hatası (CARD ERR) 1 LED (kırmızı) işlemci veya sistem hatası (ERR) 1 LED (sarı) Modbus’ta (SER COM) etkinlik |
| Ürün Ağırlığı | 0,205 kg |
| Ortam | |
| Nominal Çalışma Ortam Sıcaklığı | 0…60 °C |
| bağıl nem | 10…95 % yoğuşmasız |
| IP Koruma Derecesi | IP20 |
| koruyucu bakım | TC |
| direktifler | 2014/35/EU – alçak gerilim direktifi 2014/30/EU – elektromanyetik uyumluluk |
| ürün sertifikaları | CE UL CSA RCM EAC Deniz Ticareti |
| standartlar | EN 61131-2 EN/IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5, interface type 1 and type 2 EN/IEC 61850-3, location G |
| çevresel özellik | Tehlikeli konum sınıf I bölüm 2 |
| Paketleme üniteleri | |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 5,500 cm |
| Package 1 Width | 11,000 cm |
| Package 1 Length | 11,500 cm |
| Paket ağırlığı (Lbs) | 245,000 g |
TANIM

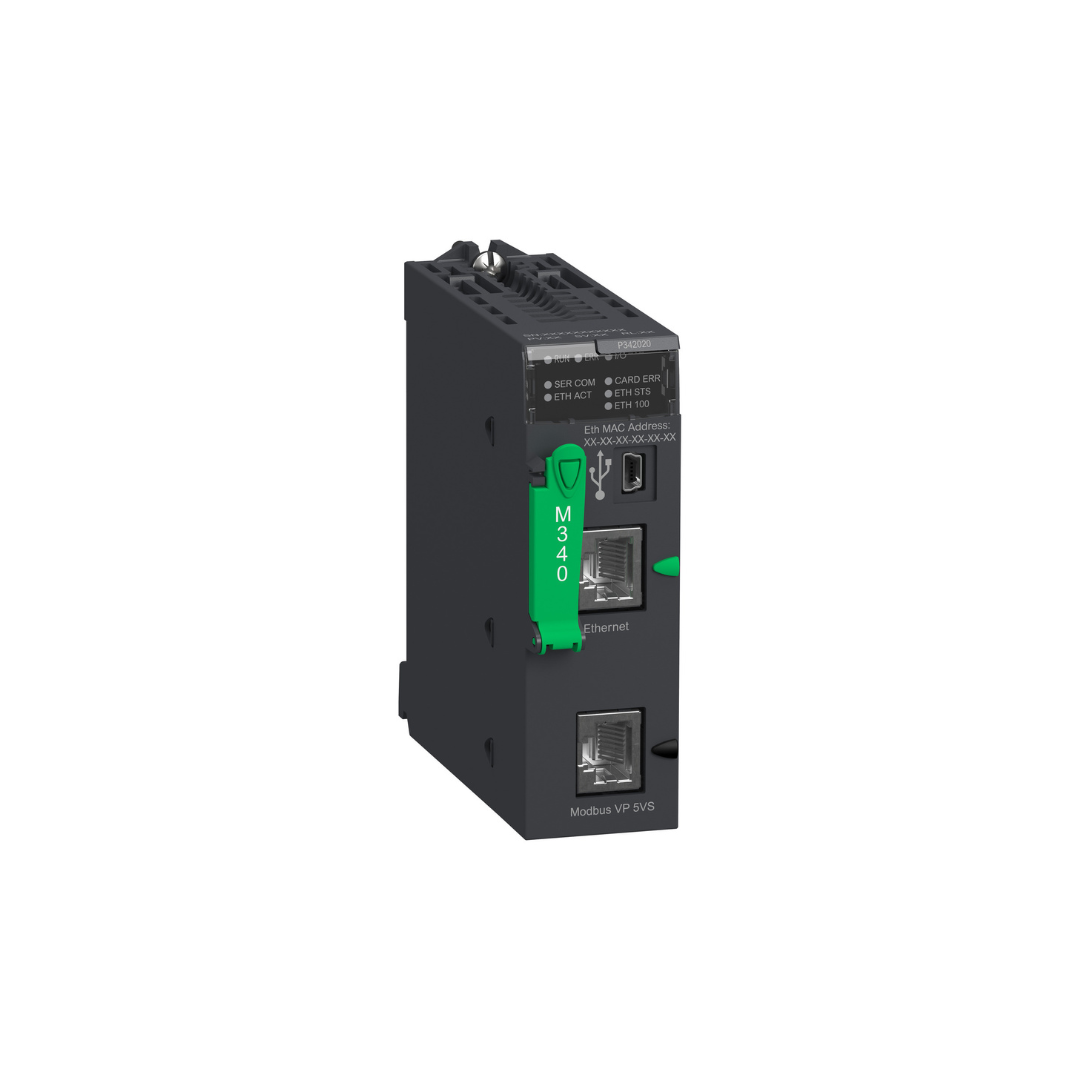

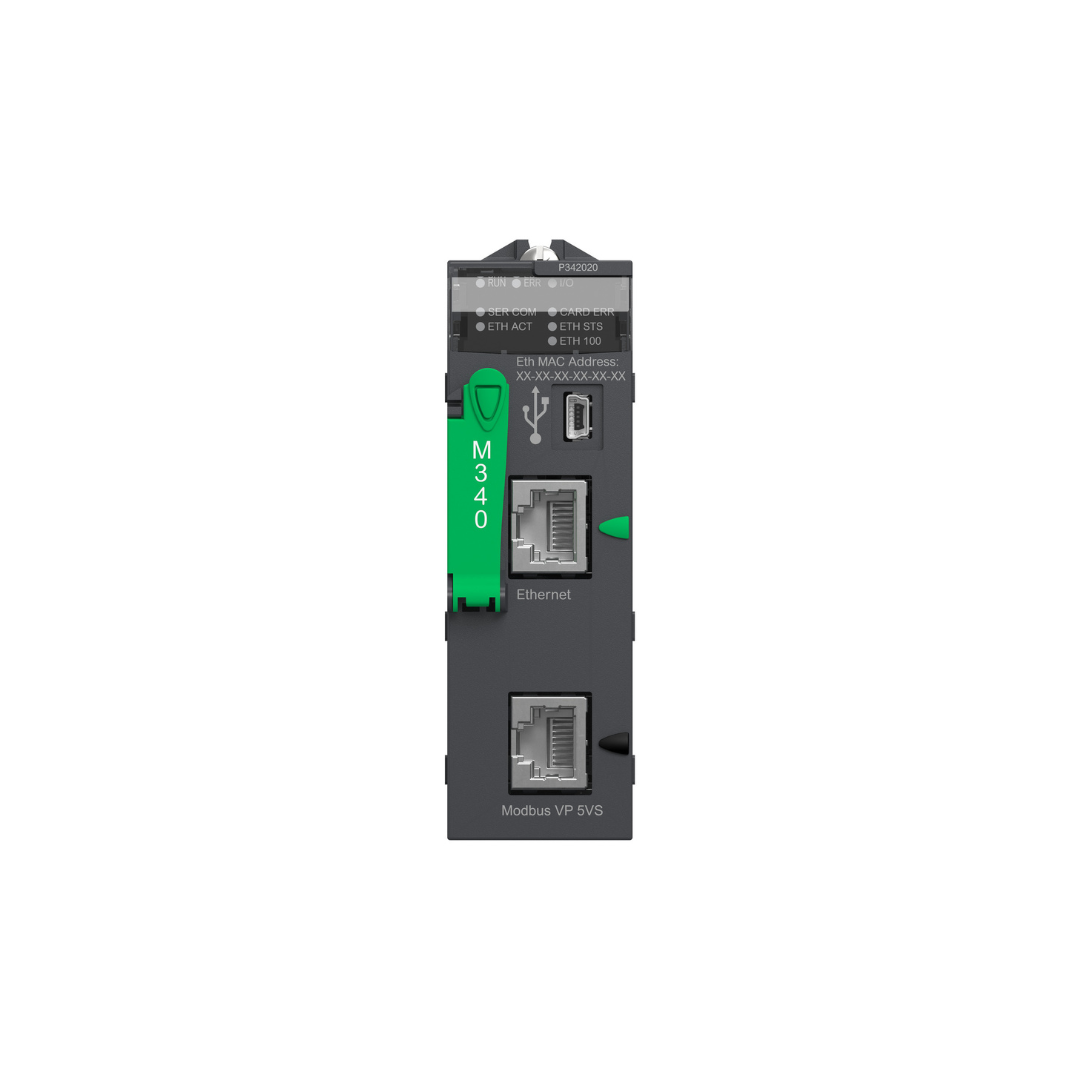

Ön panelinde modülü slota kilitlemek için bir emniyet vidası, 8 LED’den oluşan bir ekran bloğu, programlama terminali için bir mini B USB konnektörü, flaş bellek kartı ile donatılmış bir slot bulunur Ayrıca Ethernet Modbus/TCP ağına bağlantı için bir RJ45 konnektör ve Modbus seri bağlantısı veya karakter modu bağlantısı için bir RJ45 konnektöre (RS 232C/RS 485, 2-telli, izole edilmemiş) sahiptir Bu işlemci, işlemci modülü dahili RAM, program, semboller ve yorum alanı, ve sabitler alanı üzerindeki iki bellek alanını yedeklemeye yönelik bir SD (Secure Digital) Tip flash bellek kartı ile birlikte Standart olarak sağlanır PLC kapatıldığında veriler otomatik olarak kopyalanarak yedeklenir Aynı şekilde, gücün geri gelmesi durumunda verilerin geri yüklenmesi kullanıcı için şeffaftır Ağırlığı 0.205kg Bu işlemci modülü, Modicon M340 Programlanabilir Mantık Kontrolörleri (PLC) ile uyumludur 2 paket halinde gönderilmektedir (PCE ve SO2 tipleri) Kompakt biçimli Modicon M340, küçük bir kutuda esneklik ve entegre işlevler sunar Sürecin merkezinde, hem Schneider Electric hem de üçüncü taraf cihazlarla size tak çalıştır çözümler sunar.
