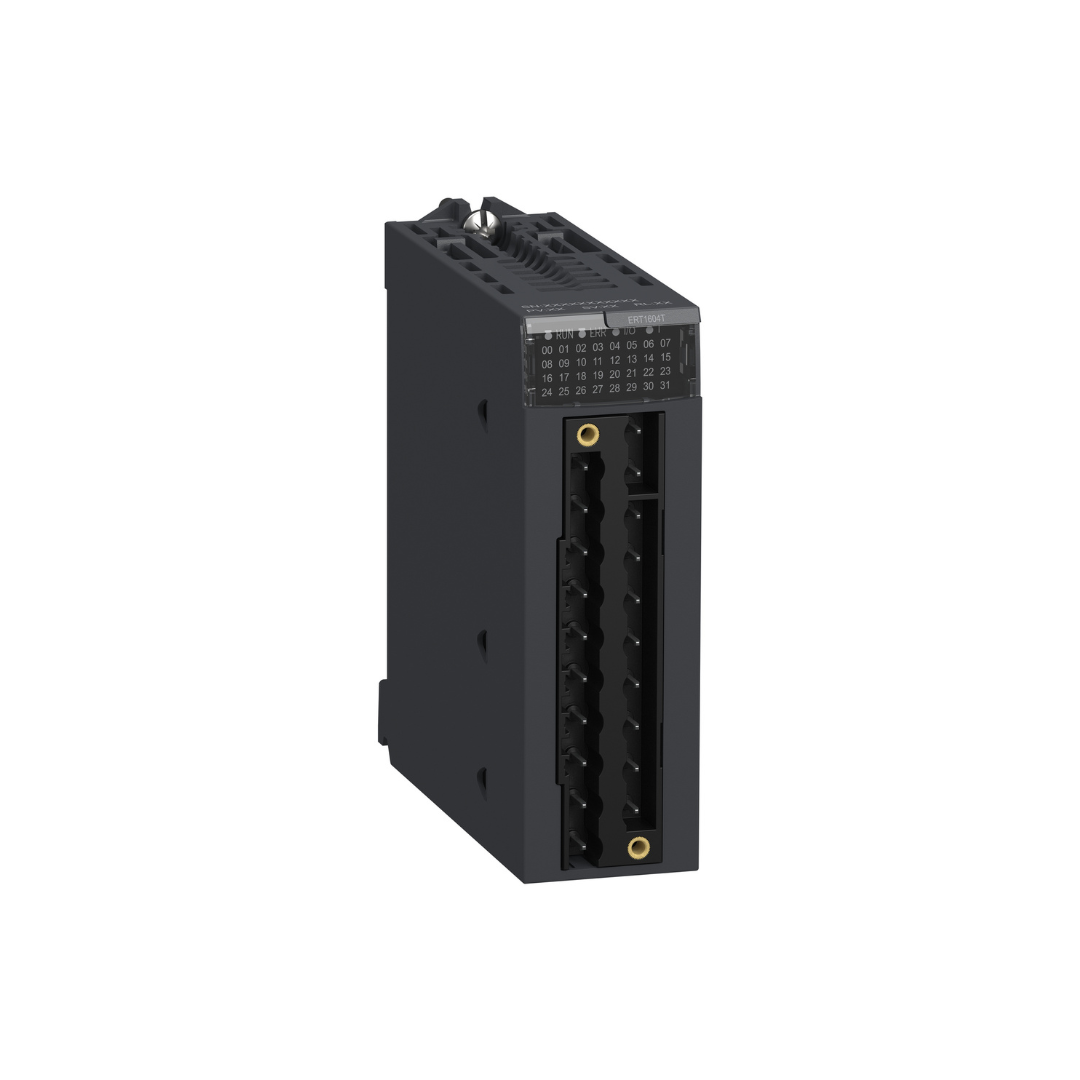

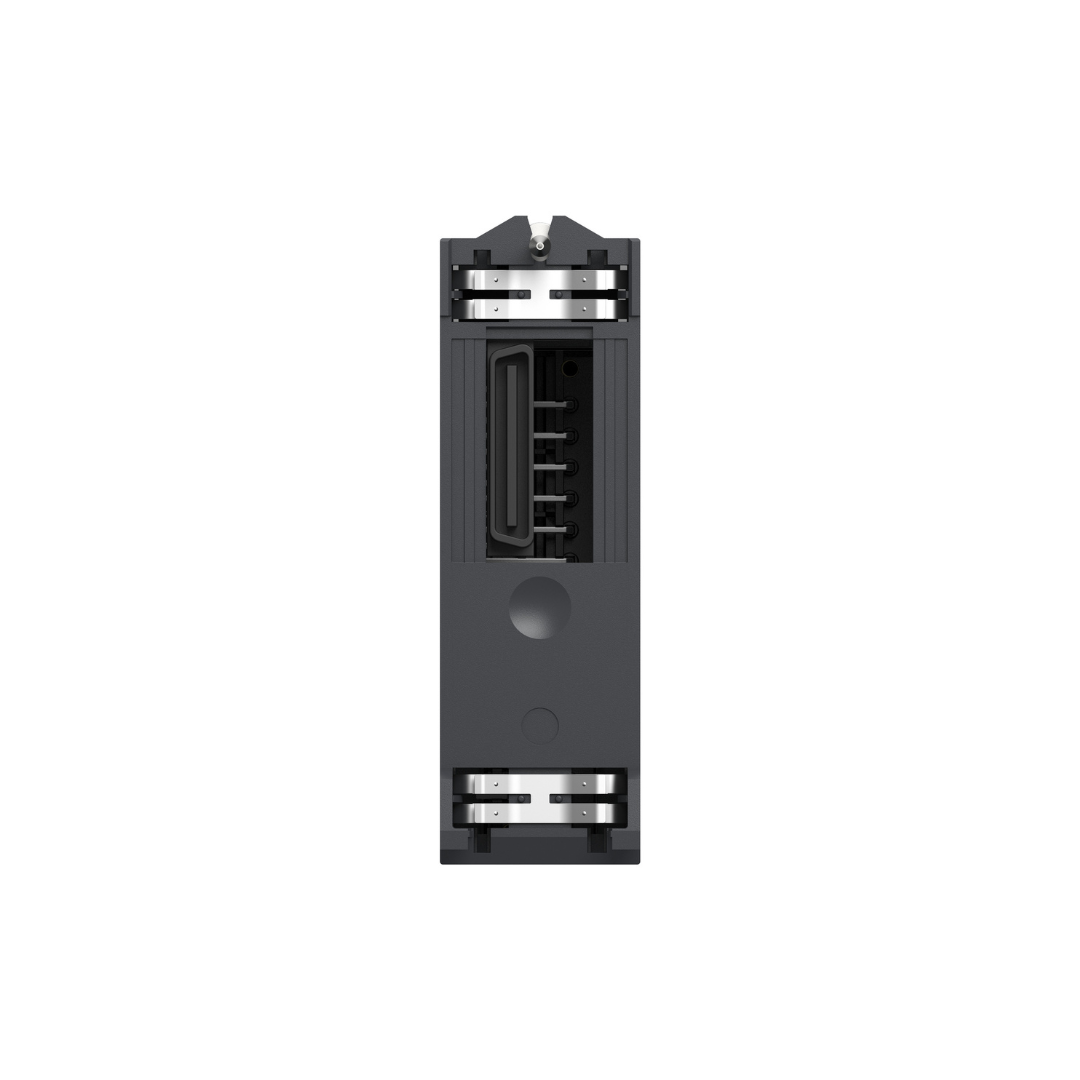

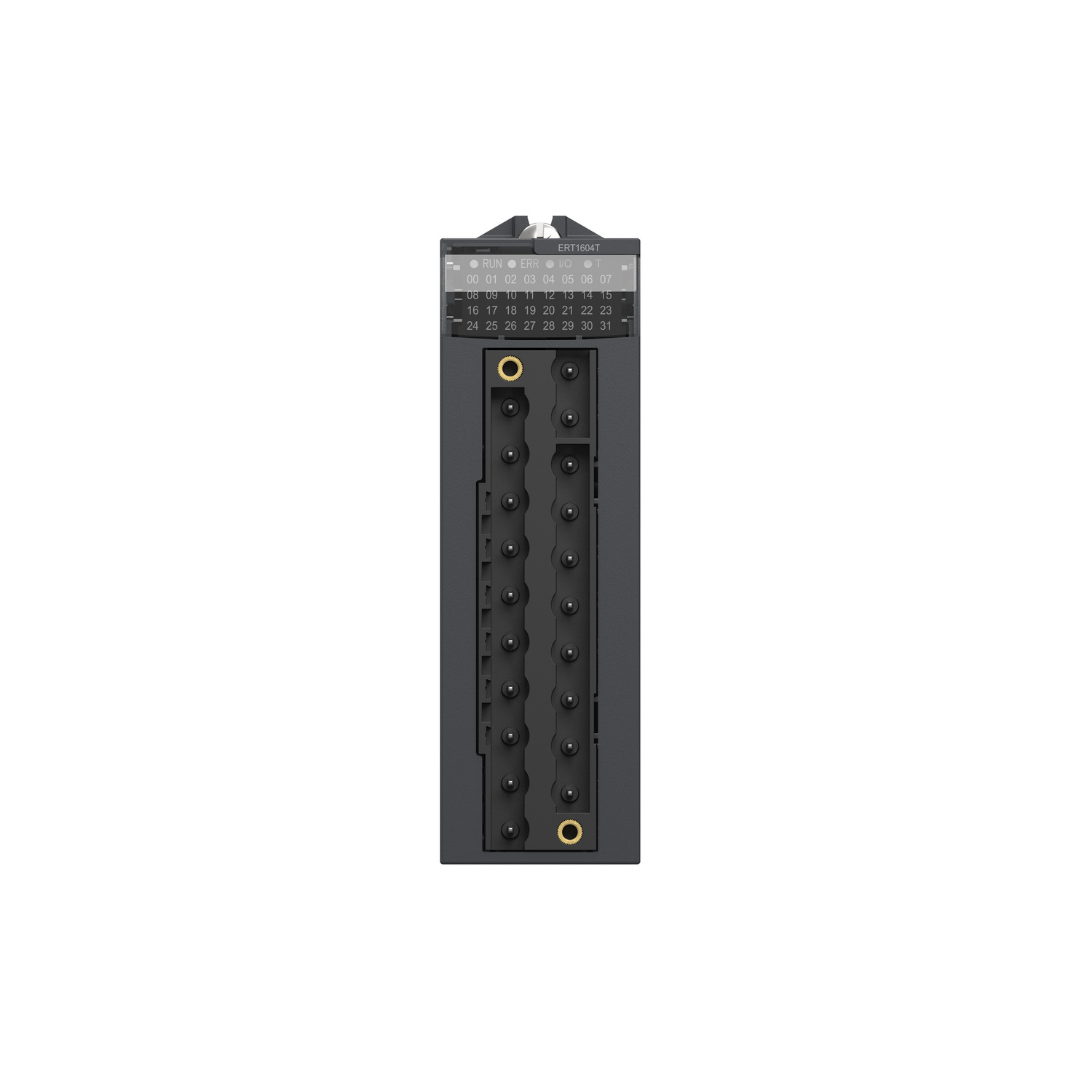

Çok fonksiyonlu giriş modülü Modicon X80 – 16 I – 24/24..125 V
BMXERT1604T
- Modülerlik ve ölçeklenebilirlik
- Sağlamlık ve güvenilirlik
- Genel güvenlik
-25°C ila 70°C arasında geniş çalışma sıcaklığı aralığı
Diğer PLC ekipmanlarından M580 ürünlerini görüntülemek için buraya tıklayabilirsiniz.
Mas Otomasyon hakkında daha fazla bilgi almak için buraya tıklayabilirsiniz.
| Ürün serisi | Modicon X80 |
| Ürün Ya da Bileşen Tipi | Çok fonksiyonlu giriş modülü |
| Tamamlayıcı | |
| kullanılabilir işlev | Sistem çalışırken değiştirilebilir |
| veri kaydı | 1 ms zaman damgaları |
| zaman senkronizasyonu protokolü | DCF77 IRIG-B |
| kanallar grubu | 4 grupta 4 giriş için proses girişi |
| [Us] nominal besleme gerilimi | 24 V DC 19…30 V) 48…60 V DC 38…75 V) 110…125 V DC 88…156 V) |
| anahtarlama gerilimi | 125 V -de 1,3 mA için proses girişi 110 V -de 1,3 mA için proses girişi 60 V -de 2,5 mA için proses girişi 48 V -de 2,5 mA için proses girişi 24 V -de 6,7 mA için proses girişi |
| W cinsinden güç tüketimi | 4 W için proses girişi |
| akım tüketimi | 30 mA -de 24 V DC 130 mA -de 3,3 V DC |
| yalıtım gerilimi | 2500 V DC için 60 s bus to discrete input 1400 V DC için 60 s bus to IRIG/DCF 2500 V DC için 60 s discrete input to IRIG/DCF |
| kontak engelleme filtrelemesi | 0 – 255 msn arasında yapılandırılabilir |
| örnekleme süresi | 0,5 ms |
| alım zamanı | 1 ms |
| yerel sinyalleme | 1 LED (yeşil) for firmware and module run (RUN) 1 LED (yeşil) for status of time code input (T) 1 LED (kırmızı) for modül hatası (ERR) 1 LED (kırmızı) for power supply interruption (I/O) 16 LED for input status (0…15) |
| genişlik | 32 mm |
| yükseklik | 100 mm |
| derinlik | 86 mm |
| Ortam | |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| bağıl nem | 95 % yoğuşmasız |
| Çalışma Yüksekliği | <= 4000 m |
| direktifler | 2014/35/EU – alçak gerilim direktifi 2014/30/EU – elektromanyetik uyumluluk |
| Ürün Sertifikaları | CE RCM CSA EAC Deniz Ticareti UL |
| standartlar | IEC 61010-2-201 IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201 |
| çevresel özellik | Gas resistant class Gx Gas resistant class 3C4 Toza dayanıklı class 3S4 Sand resistant class 3S4 Salt resistant seviye 2 Mold growth resistant class 3B2 Fungal spore resistant class 3B2 |
| Paketleme üniteleri | |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 5,500 cm |
| Package 1 Width | 11,000 cm |
| Package 1 Length | 11,700 cm |
| Paket ağırlığı (Lbs) | 150,000 g |
Tanım
0ms’den 255ms’ye kadar konfigüre edilebilen anti sıçrama filtrelemesi ile proses girişi için 4 grup 4 giriş kanalına sahiptir. 24V DC, 48V DC ila 60V DC, 110V DC ila 125V DC anma besleme voltajına ve akım tüketimi 30mA sahip bir modüldür. Modicon X80, yedek parça envanteri, bakım ve eğitim hizmetleri gövde otomasyon mimarilerinde I/O modüllerinin kullanımı için single bir ortam sağlar. 0ms’den 255ms’ye kadar konfigüre edilebilen anti sıçrama filtreleme ile proses girişi için 4 grup 4 giriş kanalına sahiptir. Ebatları 32mm (genişlik) x 86mm (derinlik) x 100mm (Yükseklik) Bu ürün, Akıllı Altyapı, Su ve Atık Su, Ambalajlı Tüketim Ürünleri, Madencilik Mineraller Metaller, Veri Merkezleri ve Enerji Üretimi alanlarındaki müşterilerimizin ihtiyaçlarını karşılamaktadır. Bu ürün Merchant Navy, C-Tick ve GOST sertifikasına sahiptir EN 61131-2, EN 61000-6-4, EN 61000-6-2 ve EN 61010-2-201 standartlarını karşılamaktadır. Modicon X80, stoktaki aynı yedek parçalarla bakım ve eğitim maliyetlerini azaltan uyumlu modüller ortak platformundan ve farklı Programlanabilir Otomasyon Kontrolörler (PAC) için benzersiz uygulamadan oluşur. Modicon X80, yedek parça envanteri, bakım ve eğitim maliyetlerini azaltarak otomasyon mimarilerinde I/O modüllerinin kullanımı için single bir ortam sağlar.
