| Ana | |
| Ürün serisi | Harmony Kontrol Röleleri |
| röle tipi | Kontrol rölesi |
| Ürün ya da bileşen tipi | 3 fazlı kontrol rölesi |
| fazların ağ sayısı | 3 faz |

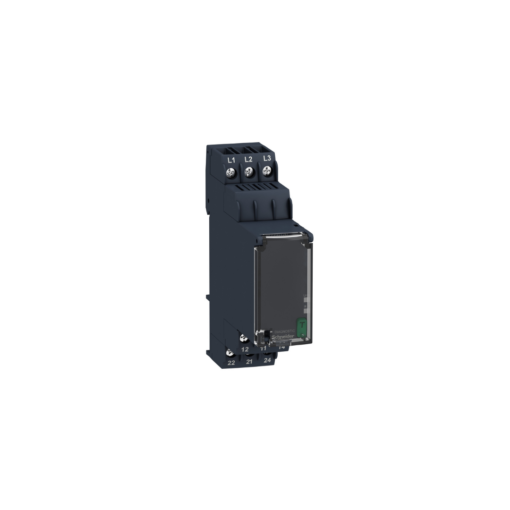

| röle adı | RM22TG |
| röle tarafından izlenen parametreler | Faz sırası Faz arızası algılama (2 veya daha fazla faz kesme) |
| zaman gecikme tipi | Olmadan |
| VA cinsinden anahtarlama kapasitesi | 2000 VA |
| ölçüm aralığı | 208…480 V gerilim AC |
| kontak tipi ve düzenleme | 2 K/A |
| sıfırlama süresi | 1500 ms maksimum gerilimde |
| maksimum anahtarlama gerilimi | 250 V AC |
| minimum anahtarlama akımı | 10 mA -de 5 V DC |
| maksimum anahtarlama akımı | 8 A AC |
| [Us] nominal besleme gerilimi | AC/DC |
| besleme gerilimi limitleri | 183…528 V AC |
| operating limits | 183…528 V AC |
| VA cinsinden güç tüketimi | 15 VA -de 480 V AC 60 Hz |
| gerilim algılama eşiği | < 100 V AC |
| supply voltage frequency | 50…60 Hz +/- 10 % |
| çıkış kontakları | 2 K/A |
| başlatmada çalışma gecikmesi | 650 ms |
| yanıt süresi | <= 200 ms |
| aşırı gerilim kategorisi | III ‘e uygunIEC 60664-1 III ‘e uygunUL 508 |
| yalıtım direnci | > 100 MOhm -de 500 V DC ‘e uygunIEC 60255-27 |
| montaj konumu | Herhangi bir konum |
| bağlantılar – terminaller | Vidalı terminaller, 2 x 0,5…2 x 2,5 mm² (AWG 20…AWG 14) katı kablo uçsuz Vidalı terminaller, 2 x 0,2…2 x 1,5 mm² (AWG 24…AWG 16) esnek Kablo uçlu Vidalı terminaller, 1 x 0,5…1 x 3,3 mm² (AWG 20…AWG 12) katı kablo uçsuz Vidalı terminaller, 1 x 0,2…1 x 2,5 mm² (AWG 24…AWG 14) esnek Kablo uçlu |
| mikro kırılmalara bağışıklık | 10 ms |
| elektromanyetik uyumluluk | Konut, ticari ve hafif endüstriyel ortamlar için bağışıklık conforming to IEC 61000-6-1 Endüstriyel ortamlara bağışıklık conforming to IEC 61000-6-2 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-3 Endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-4 Elektrostatik deşarj – test level: 6 kV seviye 3 (kontak deşarjı) conforming to IEC 61000-4-2 Elektrostatik deşarj – test level: 8 kV seviye 3 (hava deşarjı) conforming to IEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi – test level: 10 V/m seviye 3 conforming to IEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi – test level: 4 kV seviye 4 (doğrudan) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi – test level: 2 kV seviye 4 (kapasitif kaplin) conforming to IEC 61000-4-4 Kesinti bağışıklık testi – test level: 4 kV seviye 4 (ortak mod) conforming to IEC 61000-4-5 Kesinti bağışıklık testi – test level: 2 kV seviye 4 (diferansiyel mod) conforming to IEC 61000-4-5 Iletimli ve yayılmalı emisyonlar sınıf B grup 1 conforming to CISPR 11 Iletimli ve yayılmalı emisyonlar sınıf B conforming to CISPR 22 |
| Standartlar | IEC 60255-1 |
| Ürün sertifikaları | CE EAC RCM GL CSA UL CCC |
| Depolama ortam koşulları | -40…70 °C |
| çalışma için ortam hava sıcaklığı | -20…50 °C -de 60 Hz -20…60 °C -de 50 Hz AC/DC |
| bağıl nem | 93…97 % -de 25…55 °C ‘e uygunIEC 60068-2-30 |
| titreşim direnci | 0,075 mm (f= 10…58,1 Hz) devre dışı ‘e uygunIEC 60068-2-6 1 gn (f= 10…58,1 Hz) devre dışı ‘e uygunIEC 60068-2-6 0,035 mm (f= 58,1…150 Hz) çalışma sırasında ‘e uygunIEC 60068-2-6 0,5 gn (f= 58,1…150 Hz) çalışma sırasında ‘e uygunIEC 60068-2-6 |
| darbe dayanımı | 15 gn (süre = 11 ms) için devre dışı ‘e uygunIEC 60068-2-27 5 gn (süre = 11 ms) için çalışma sırasında ‘e uygunIEC 60068-2-27 |
| IP koruma derecesi | IP20 ‘e uygunIEC 60529 (terminaller) IP40 ‘e uygunIEC 60529 (muhafaza) IP50 ‘e uygunIEC 60529 (ön panel) |
| kirletme derecesi | 3 ‘e uygunIEC 60664-1 3 ‘e uygunUL 508 |
| dielektrik test gerilimi | 2,5 kV AC 50 Hz, 1 dk ‘e uygunIEC 60255-27 |
TANIM
- 2 kutuplu devre kesici ile aynı 22,5 mm genişlik sayesinde basitleştirilmiş panel tasarım
- Benzeri görülmemiş doğruluk, kestirimci bakım ve üstün güvenliği deneyimleme.
- Hızlı arıza tespiti ve sorun giderme için otomatik kapatma yönetimi ve arıza bilgisi sağlar
- Bakımı azaltarak ayarların kurcalanmasını önlemek için şeffaf kapak
- Kaldırma, paketleme, asansörler, tekstil, pompalama ve su gibi çok çeşitli uygulamalarla uyumludur
- Kaldırma, paketleme, kaldıraçlar, tekstil, su gibi çok çeşitli endüstriyel otomasyon uygulamaları için geçerlidir. Herhangi bir modüler 1-kutuplu DIN cihazıyla aynı alanı kullanarak DIN rayına esnek ve kolay kurulum sağlayan 22.5 mm genişliğe sahip, piyasadaki ince form-faktörlerinden birine sahiptir. Ayrıca seçilebilir bir hafıza fonksiyonu, kontrol durumunu gösteren entegre LED, mühürlenebilir kapak, vidalı kesicilerle basit ve hassas ayarlar sunar. Hızlı arıza tespiti ve sorun giderme için kullanıcıya otomatik kapatma yönetimi ve arıza bilgisi sağlamaktadır. Donanımla bütünleşik mantıksal otomatik sistemlerde belirlenen geniş seçenek için multi işlevli kontrolör, PLC kullanmadan eski kurulumların yenilenmesi için idealdir.
