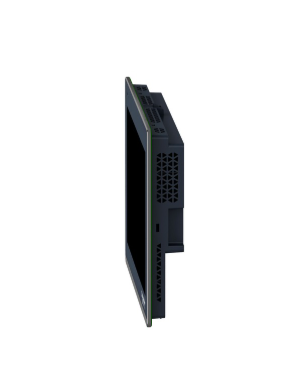

HMIST6700 Harmony ST6 15″ Operatör Panel, 2 COM, 2 USB, 2 Ethernet portu
HMIST6700
- Uygulama süresini azaltır
- Hızlı bakım ve kolay değiştirme
- Sinoptik görünümleri görüntülemek için single dokunuşla dirençli ekran
- Panelin çalışma modunu gösteren çok renkli durum LED’i
- IP65F koruması sağlayan alüminyum alaşımlı ön panel
Diğer HMI ekipmanlarından operatör panel serisi ürünlerini görüntülemek için buraya tıklayabilirsiniz.
Mas Otomasyon hakkında daha fazla bilgi almak için buraya tıklayabilirsiniz.
1 adet stokta
| Ürün serisi | Harmony ST6 |
| Ürün Ya da Bileşen Tipi | Dokunmatik panel ekranı |
| yazılım paketi | EcoStruxure Operator Terminal Expert |
| işlemci adı | ARM Cortex-A8 |
| işlemci frekansı | 800 MHz |
| bellek açıklaması | 1 GB device memory 512 kB yedek bellek 128 MB user data memory |
| Ekran Boyutu | 15 inç |
| Ekran Tipi | Renkli TFT LCD |
| ekran rengi | 16 milyon renk |
| ekran çözünürlüğü | 1366 x 768 piksel FWXGA |
| dokunmatik panel | Tekli dokunmatik analog dirençli |
| arka aydınlatma ömrü | 50000 saatile Beyaz |
| parlaklık | 16 seviye |
| karakter yazı tipi | ASCII ASCII (Avrupa karakterleri) Çince (basitleştirilmiş Çince) Japonca (ANK, Kanji) Katakana Korece Tayvanca (geleneksel Çince) |
| [Us] nominal besleme gerilimi | 24 V DC (+/- %20) |
| güç tüketimi | 18,5 W |
| Kalkış akımı | 30 A |
| yerel sinyalleme | Durum LED’i yeşil, sabit için çevrimdışı Durum LED’i yeşil, sabit için çalışıyor Durum LED’i yeşil, yanıp sönen için çalışıyor Durum LED’i yeşil, sönen için beklemede Durum LED’i turuncu, yanıp sönen için yazılım başlatılıyor Durum LED’i kırmızı, sabit için güç besleme (ON) Durum LED’i kırmızı, yanıp sönen için çalışıyor Durum LED’i kırmızı, off için güç besleme (OFF) |
| sayfaların sayısı | 200 uygulama sayfası |
| port Ethernet | 10/100BASE |
| entegre bağlantı tipi | 1 COM1 seri bağlantı – 1 SUB-D 9 pimli dişi – RS232C (hiz: 2400…115200 bps)alt 1 COM2 seri bağlantı – dişi RJ45 – RS485 (hiz: 2400…115200 bps)back COM2 seri bağlantı (hiz: 2400…187500 bps)back 1 USB 2.0 tip Aalt 1 USB 2.0 type micro B 2 Ethernet |
| besleme | Harici besleme |
| gerçek zamanlı saat | Dahili 0…50 °C Dahili 10…90 % RH |
| karşıdan yüklenebilir protokoller | Modbus Uni-TE Üçüncü taraf protokoller |
| ürün markası | Schneider Electric Modicon Mitsubishi Melsec Omoron Sysmac Rockwell Automation Allen-Bradley Siemens Simatic |
| sabitleme modu | By 6 screws, montaj yeri 1,6…5 mm ince panel ‘e uygunUL 61010-2-201 By 6 screws ‘e uygunIEC 61131-2 By 6 screws ‘e uygunIEC 61000-6-2 |
| muhafaza malzemesi | PC |
| ön malzeme | Alüminyum |
| İşaretleme | CE |
| kesim boyutları | 394 x 250 mm panel cut dimension |
| Yükseklik | 268 mm |
| Genişlik | 412 mm |
| Derinlik | 50 mm |
| ürün ağırlığı | 2,7 kg |
| mikro kırılmalara bağışıklık | 10 ms |
| Standartlar | IEC 61000-6-4 IEC 61000-6-2 IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201 |
| Ürün Sertifikaları | CSA CE UKCA |
| direktifler | 2014/35/EU – alçak gerilim direktifi 2014/30/EU – elektromanyetik uyumluluk |
| çalışma için ortam hava sıcaklığı | 0…50 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| bağıl nem | 10…90 % yoğuşmasız |
| Çalışma Yüksekliği | 2000 m |
| IP koruma derecesi | IP20 ‘e uygunIEC 61131-2 (arka panel) IP65 ‘e uygunIEC 61131-2 (ön panel) |
| NEMA koruma derecesi | NEMA 4 ön panel (iç mekan kullanımı) NEMA 13 front panel (in enclosure) |
| darbe dayanımı | 147 m/s² için 11 ms (X, Y, Z directions for 3 times) ‘e uygunIEC 61131-2 |
| titreşim direnci | +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) ‘e uygunIEC 61131-2 9,8 m/s²[Alan](f =[Alan]9…150 Hz) |
| elektromanyetik uyumluluk | Elektrik hızlı geçici/patlama bağışıklık testi – test level: 2 kV (güç portları) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi – test level: 1 kV (sinyal portları) Elektrostatik deşarj bağışıklık testi – test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2 seviye 3 Elektrostatik deşarj bağışıklık testi – test level: 8 kV (hava deşarjı) |
| Paketleme üniteleri | |
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 13,000 cm |
| Package 1 Width | 36,000 cm |
| Package 1 Length | 53,000 cm |
| Package 1 Weight | 3,375 kg |
TANIM
Bu HMI arayüzü, 16 milyon renk ve 1,366 x 768 piksel çözünürlük (FWXGA) ile 15.6 inç genişliğindedir Sezgisel kullanıcı deneyimi için EcoStruxure Operator Terminal Expert yazılımı tarafından desteklenmektedir 800 MHz ARM Cortex-A8 CPU, 1 GB cihaz belleği, 128 MB kullanıcı veri belleği ve 512 KB yedek belleğe sahiptir Bu HMI ST6, 2 x Ethernet port, COM1 (RS-232C), COM2 (RS-485), 1 x USB 2.0 Tip A ve 1 x USB 2.0 Micro-B portu destekler Ebatları 412mm (genişlik) x 268mm (Yükseklik) x 50mm (derinlik) ve ağırlığı 2.70Kg Bu, paketleme, yiyecek ve içecek, tekstil, HVAC ekipmanları, ve kompresörler gibi sektörler ve ayrıca Web cihazlarının bakımını yapmak isteyen son kullanıcılar için tasarlanmıştır EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201 Standartlar ve CSA, CE, China RoHS, KC, REACH gibi sertifikalara uygundur Bu seri, basit makine operatörlerinin uygun görselleştirme, bağlantı, EcoStruxure Secure Connect Advisor ile siber güvenlik ve uygun maliyetli ekipman ihtiyaçlarını karşılamak üzere tasarlanmıştır Çeşitli Koruma dereceleri şunlardır: IP65F, Tip 1, Tip 4X (yalnızca iç mekanda kullanım), Tip 13 (bir kutuya doğru şekilde kurulduğunda ön panelde).
